IGM | FKP900 Vrtací šablon 900mm + ZDARMA 100ks kolíků 8x35

Detailní popis produktu

Technické údaje

• Typ: FKP900
• Rozteč děr: 32 mm (Euro standard)
• Max. šířka dílce na jedno upnutí: 900 mm
• Max. šířka dílce: neomezená
• Tloušťka desky: neomezená
• Počet děr: 26
• Pro kolíky: Ø 8 mm
• Pro podpěry polic: Ø 3 mm, Ø 5 mm
• Pro NK závěsy: Ø 3 mm (vruty), Ø 5 mm (euro šrouby)
• Pro úchytky: Ø 4–5 mm
• Rozteč vrtání: násobky 32 mm
• Použití: kolíkování, vrtání konfirmátů, úchytek, polic i NK pantů (Hettich, Blum, Mepla, Grass aj.)

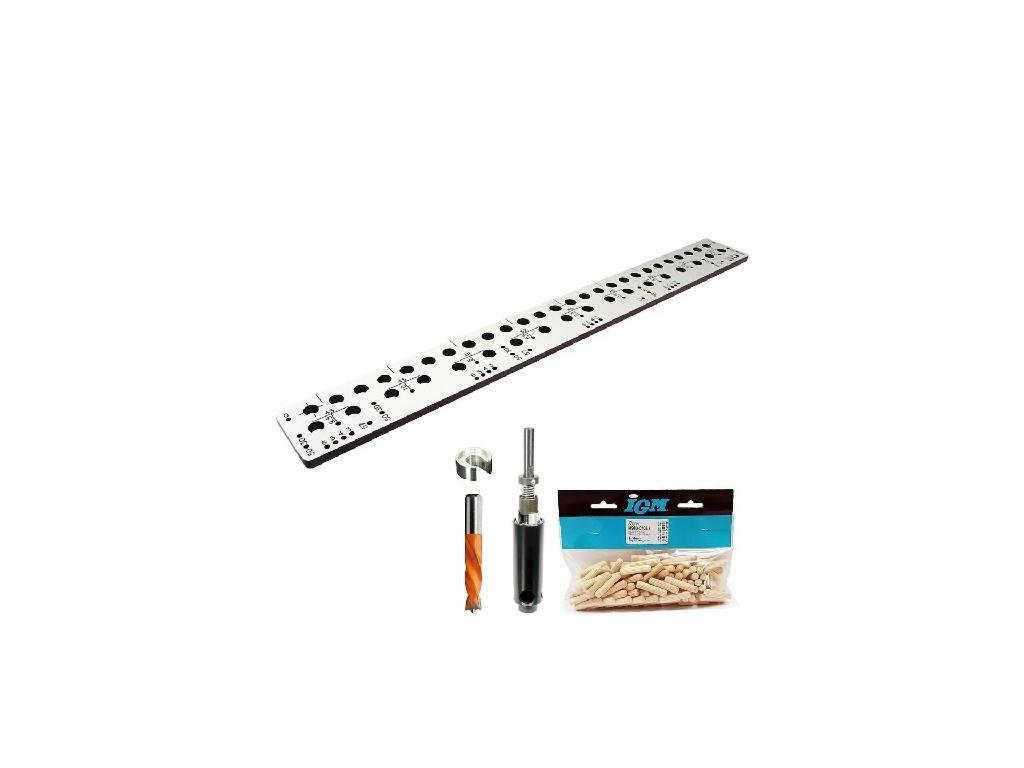

Rozsah dodávky

• 1× vrtací šablona FKP900
• 1× vrtací vřeteno FKP101
• 1× kroužek pro rychlou změnu hloubky vrtání (+15 mm pro kolíky 35 mm)
• 1× kolíkovací vrták HM D5×30 S8
• 1× značicí hrot pro NK panty
• 1× sada dorazů pro vymezení na dílci
• 1× sada dorazů pro dlouhé spoje
• + ZDARMA 100 ks kolíků Ø 8×35 mm

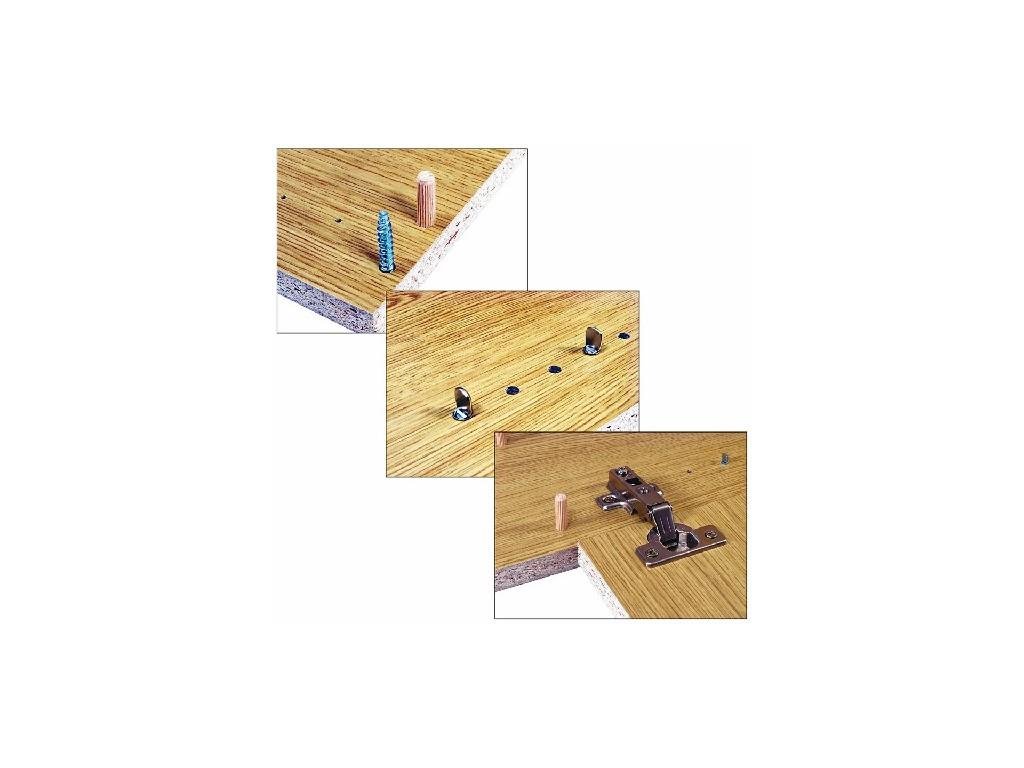

Jednoduchost a rychlost - snadné zpracování celého korpusu.

• Pro kolíkování do plochy
• Otvory pro konfirmáty do ploch
• Pro nosiče polic
• Pro vrtání úchytek
• Pro NK panty (Hettich, Blum, Mepla, Grass a další)

Univerzální vrtací kolíkovací šablona je určena pro přesné a produktivní ruční kolíkování nábytkových dílců do plochy s Euro roztečí 32mm, pro vrtání děr nosičů polic průměru 3 a 5mm, vrtání otvorů pro úchytka, pro vrtání a značení otvorů pro NK panty. FKP900 obsahuje šablony pro předvrtání děr nejpoužívanějších NK pantů. Se šablonou FKP900 zhotovíte jak díry pro Euro šrouby či vruty podložek pantů na korpusovém dílu, tak předvrtáte díry pro pant na dvířkách včetně označení středu misky NK pantu. S FKP900 docílíte vysokou přesnost a produktivitu práce jak v dílně, tak i na montáži. Šablona je určena pro použití s vrtacím vřetenem FKP101, do kterého lze upnout vrtáky různých průměrů od 3mm do 12mm.

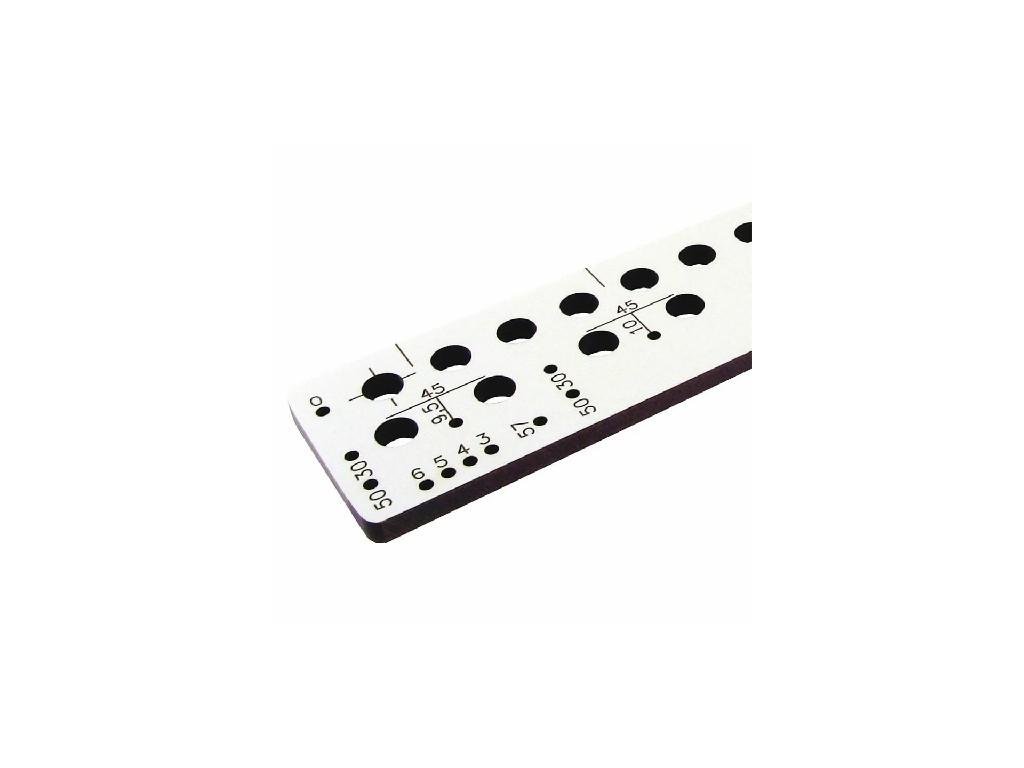

Kolíkovací šablona do plochy má integrované šablony pro podpěry polic a NK panty.

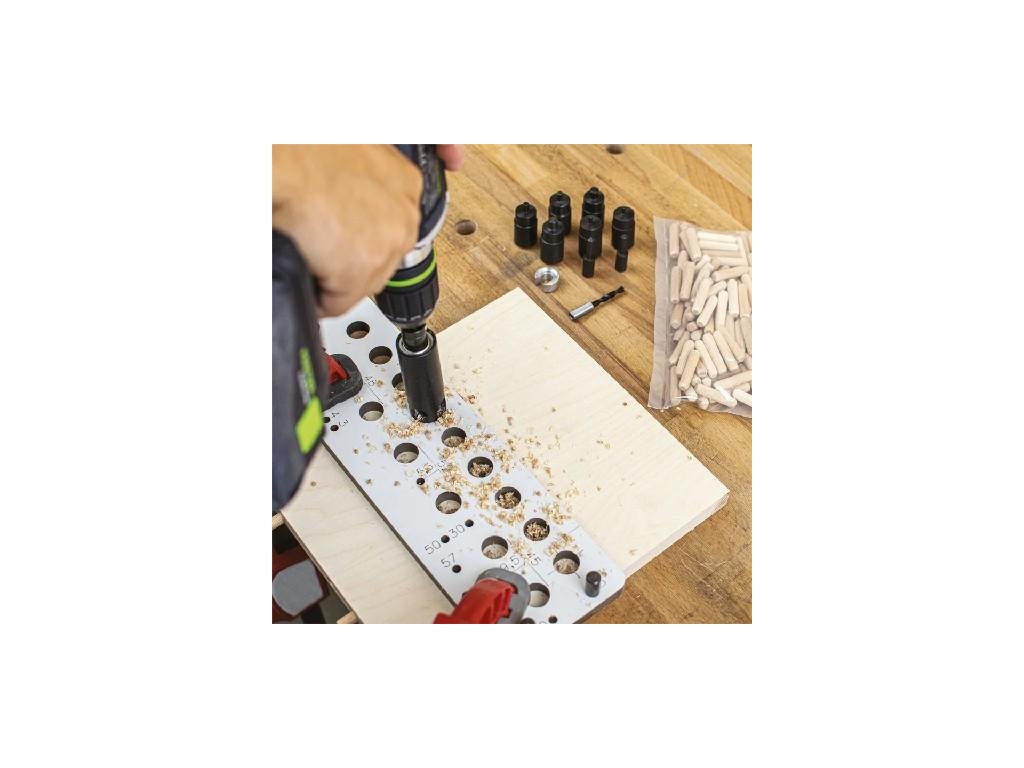

Práce se šablonou je velmi rychlá. Na vrtacím vřeteni nastavíte hloubku vrtání a upnete do Vaší vrtačky. Vložíte přípravek na desku, opřete o dorazy a upnete svěrkami nebo jen pevně přidržíte druhou rukou. Díky kolíkovacímu vrtáku s vodícím hrotem a předřezy vyvrtáte otvory snadno, přesně a bez otřepů na okraji otvoru. Je to prostě jednoduché a velmi rychlé.

Vrtání úchytek
Vrtání otvorů pro úchytky je rychlé a přesné. Díky široké nabídce otvorů pro dorazy a díky rozteči 32mm mezi otvory pro vrtací pouzdro v hlavní řadě vytvoříte přesné otvory jak v dílně, na montáži, tak i na zavěšených dvířkách. Po zasazení dorazu do šablony a umístění na dvířka vyvrtáte otvory v požadované rozteči, která vychází z evropské normy 32mm (rozteč šroubů je v násobku 32mm). Pro snadné vrtání otvorů pro úchytky pravostranných i levostranných dvířek je šablona opatřena zrcadlově stejnými otvory pro dorazy. Pro vrtání se používá vrták o průměru 5mm.

Otvory pro NK panty
Dle typu NK pantu, který používáte, zvolíte příslušnou sestavu otvorů (rozteč šroubů a posunutí na střed misky, například 45/9mm) a zvolíte průměr vrtáku pro vruty nebo euro-šrouby. Po zasazení dorazu do šablony a umístění na dílec vyvrtáte otvory, střed misky pantu si označíte hrotem. Otvor pro NK pant dovrtáte sukovníkem po odejmutí šablony z dílce. Takto vytvořené otvory jsou díky šabloně v přesné rozteči, přesně do úhlu a v požadované vzdálenosti 3 – 6mm od kraje.

Otvory pro podpěry polic
Pro vrtání podpěr polic používáte hlavní řadu otvorů v rozteči 32mm. Dorazy Vám pomohou šablonu přesně zaúhlovat a umístit do požadované vzdálenosti do kraje. Otvory pro podpěry vyvrtáte v průměru 3mm nebo 5mm, podle používaného tipu. Velkou výhodou je možnost vyvrtání více otvoru v jedné řadě na jedno upnutí přípravu. Šablona je ideální pomůcka pro montáže a také výrobu.

Výhody

• Komplexní řešení 5v1 – kolíky, konfirmáty, police, úchytky, panty
• Euro rozteč 32 mm – profesionální standard
• Rychlé nastavení a vrtání více otvorů na jedno upnutí
• Přesné dorazy pro opakovatelné výsledky
• Čisté otvory bez otřepů díky vodicímu vrtáku
• Vysoká produktivita při výrobě i montáži
• Včetně vrtacího vřetena FKP101 a vrtáku
• ZDARMA 100 ks kolíků 8×35 mm
