IGM FKP656 Vrtací přípravek sada 656mm + ZDARMA 100ks kolíků 8x35

Kód: FKP656
5 700 Kč
Skladem (3 ks)
Můžeme doručit do:
3.4.2024
Možnosti doručení

Pro kolíkování na hraně dílce. Pro spojování na konfirmáty. Možnost upnutí různých průměrů vrtáků. Rozteč otvorů v evropské normě.

Detailní informace

Detailní popis produktu

• Pro kolíkování na hraně dílce
• Pro spojování na konfirmáty
• Možnost upnutí různých průměrů vrtáků
• Rozteč otvorů v evropské normě

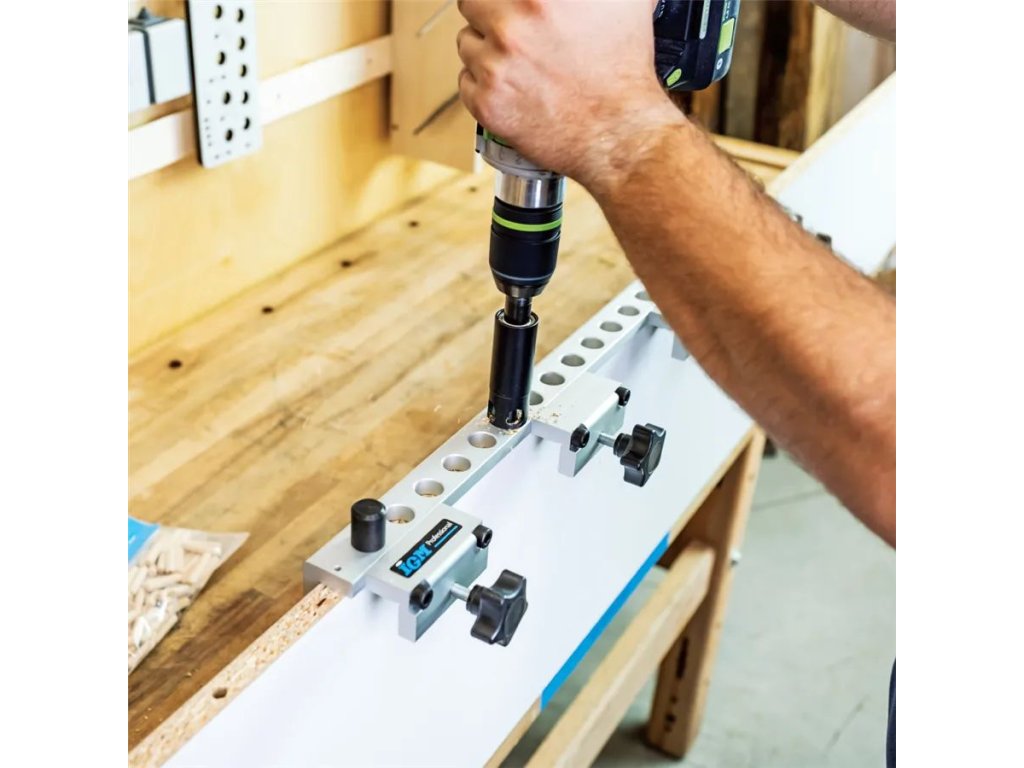

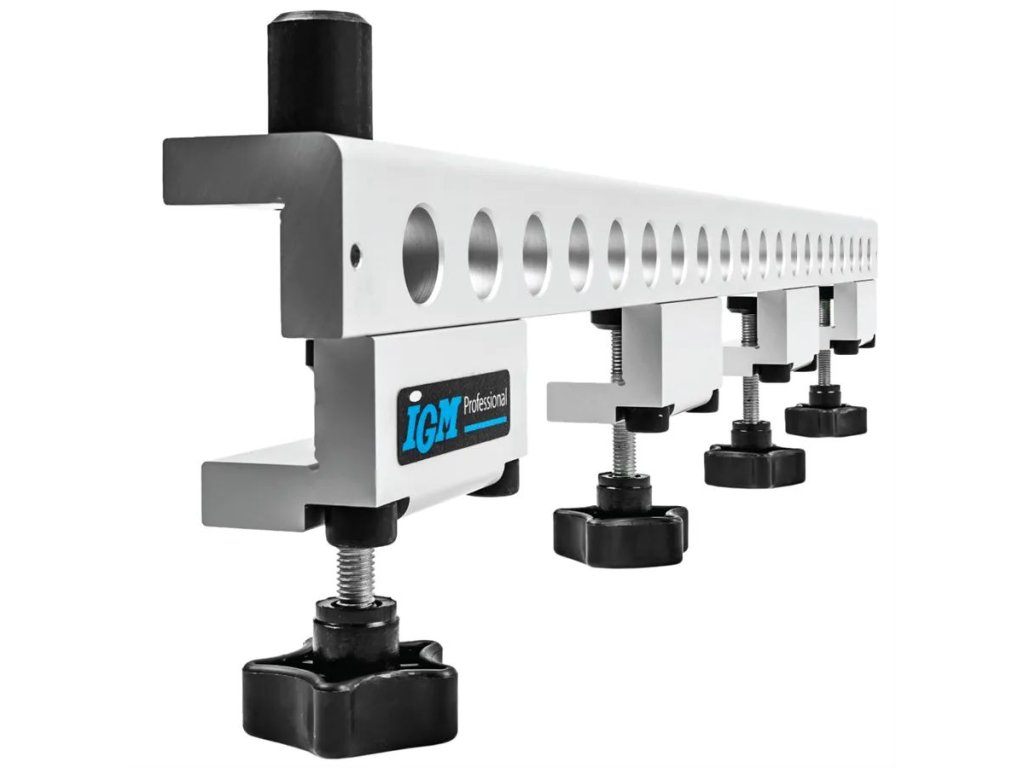

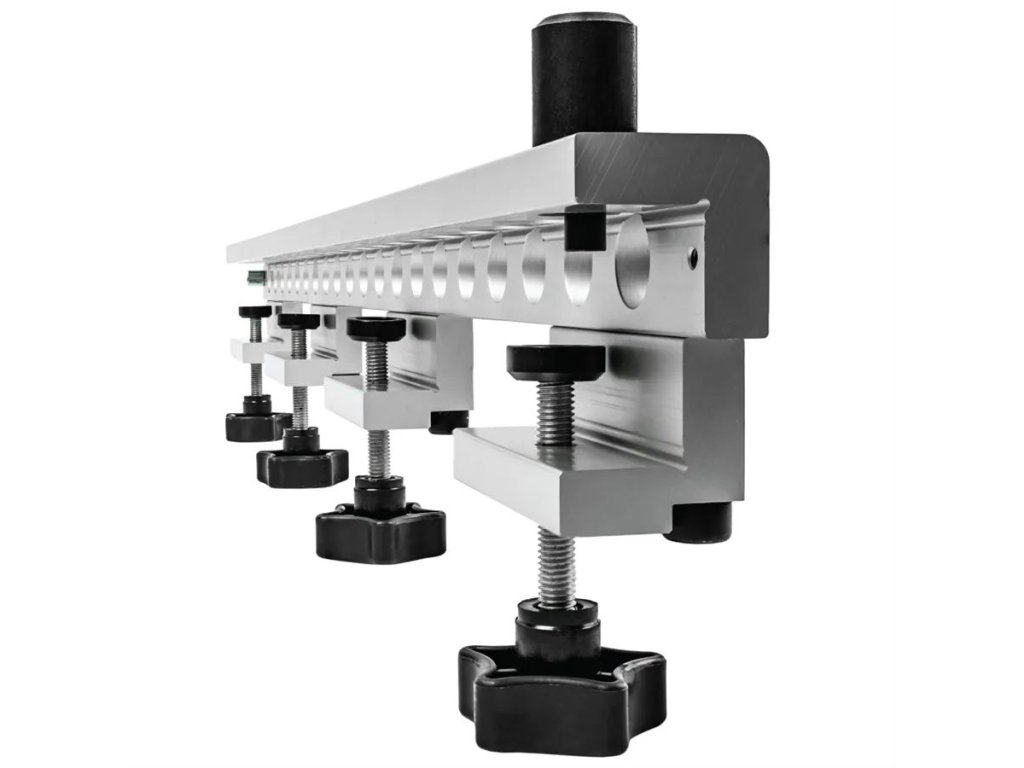

Univerzální vrtací přípravek je určen pro přesné a produktivní ruční kolíkování nábytkových dílců. Docílíte vysokou přesnost a produktivitu práce. Jednotlivé pozice děr jsou konstruovány s roztečí 32mm, což odpovídá standardní euro normě pro strojní kolíkování dílců. Přípravek je určen pro použití našich kolíkovacích vrtáků z HM tvrdokovovou špičkou, které jsou upnuté ve vrtacím pouzdru stejným systémem jako v kolíkovačce.


Přesnost a jednoduchost při vrtání kolíků

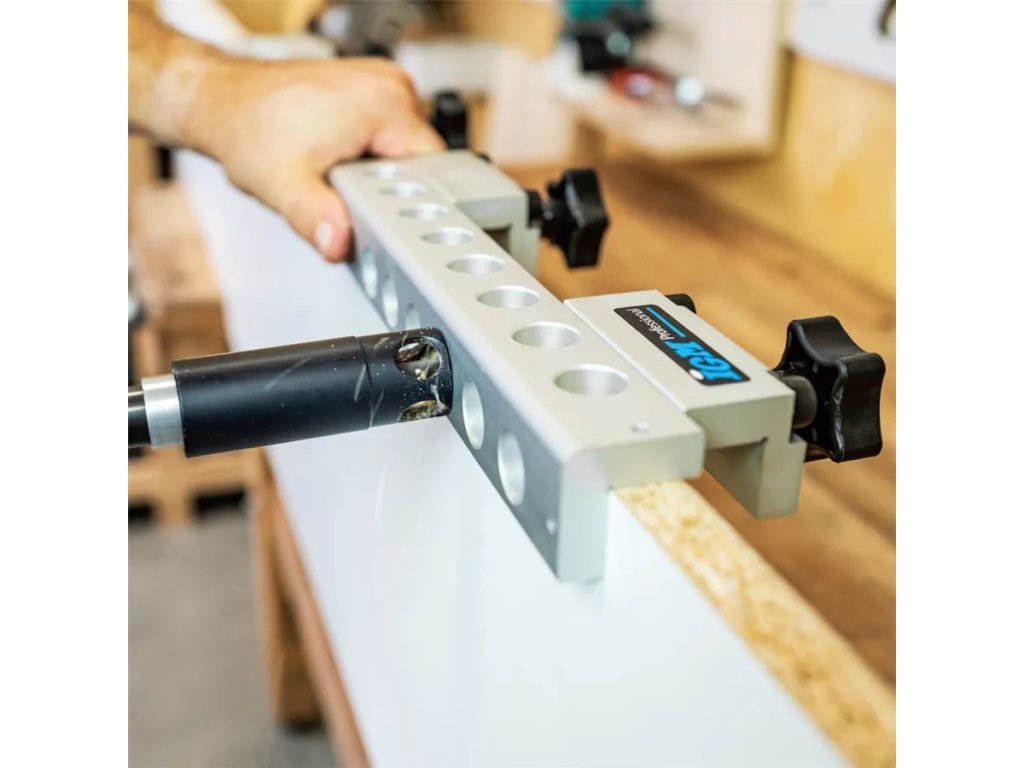

Vrtací přípravek automaticky vytváří přesný rohový spoj s fazetkou 0,5mm. Koncové dorazy
přípravku zajišťují zarovnání spojovaných dílců z přední nebo zadní strany.


Kolíky i konfirmáty je možné vyrábět pouhou výměnou vrtáků ve vrtacím pouzdře.

Vrtání konfirmátů
Díky volitelnému průměru vrtáku je možné vrtat otvory pro konfirmáty nebo kombinovaný spoj kolíků a konfirmátů. Pro výrobu spoje na konfirmáty bude třeba dokoupit vrtací vřeteno FKP102 (volitelné příslušenství), které má prodloužený chod a dokáže upnout kolíkovací vrtáky o délce 70mm. Konfirmáty se vrtají stejným způsobem jako kolíky a to na dvě operace. Za prvé vrtání otvorů do plochy, které jsou průchozí a o průměru 7mm. Dále podle délky používaného konfirmátu (rozmezí je 40mm – 60mm) se pak vrtají otvory do hrany o průměru 5mm. Díky rozdělení vrtání na dvě operace je možné jednoduše vyrábět kombinovaný spoj s kolíky a konfirmáty. V tomto případě doporučujeme používat více vrtacích vřeten s jednotlivými kolíkovacími vrtáky. Výroba spoje je rychlá a přesná, s profesionálním efektem.

Vrtací vřeteno nahrazuje již značně zastaralý a namáhavý systém kalených ocelových pouzder a levných ocelových vrtáků, které vydrží ostré v laminu opravdu jen pár děr.

Do přípravku lze upnout materiál šířky od 18mm až do 45mm, což oceníte zvláště při práci s masivem. Středy otvorů jsou ve vzdálenosti 9mm od vnitřní hrany přípravku. Jedinečné vrtací vřeteno umožňuje použití různých průměrů kolíkovacích HM vrtáků od průměru 3mm do 12mm. Díky snadné změně průměru vrtáku můžete vrtat otvory nejen pro kolíky, ale pro konfirmáty, úchytky, NK panty, pro podpěry polic, pro vruty a euro šrouby.

• Typ: FKP656
• Doporučené použití: Řemeslník
• Max. šířka dílce na jedno upnutí: 656 mm
• Max. šířka dílce: neomezeno
• Tlouštka desky: 18 - 38 mm
• Pro kolíky: D 8 mm
• Pro konfirmáty (40 - 60): D 5; 7 mm
• Rozteč děr: 32 mm
• Počet děr: 2 x 20
• Fazetka (přesah dílců): 0,5 mm

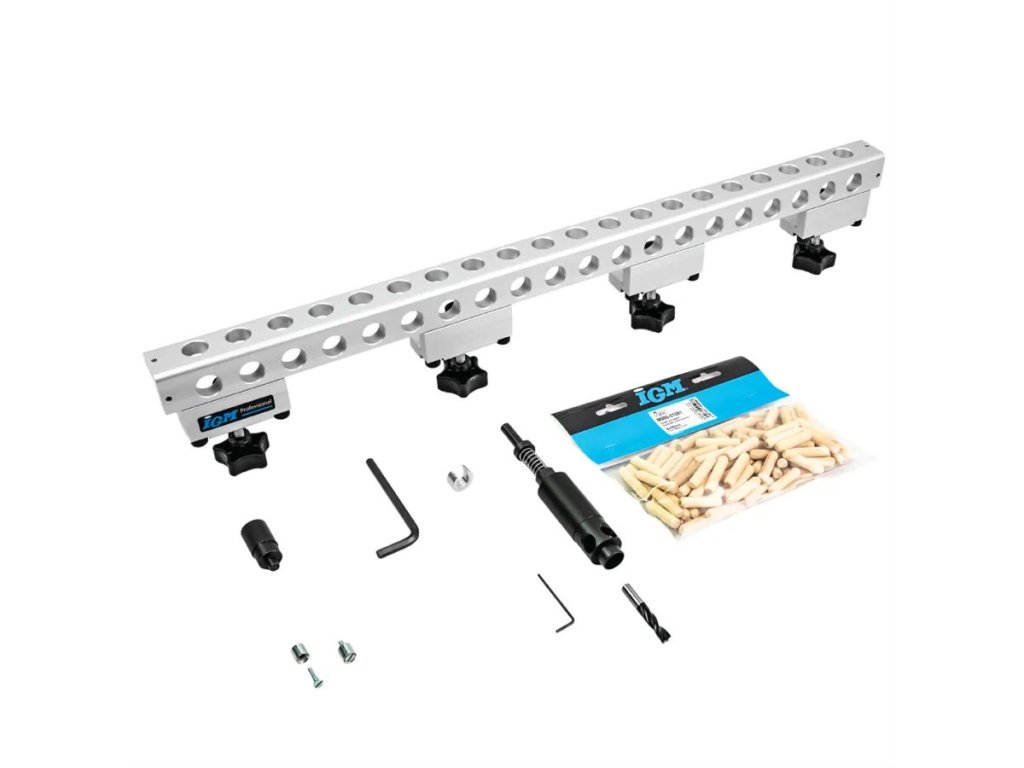

Součást balení:
• Vrtací přípravek 656mm se 4 upínacími patkami

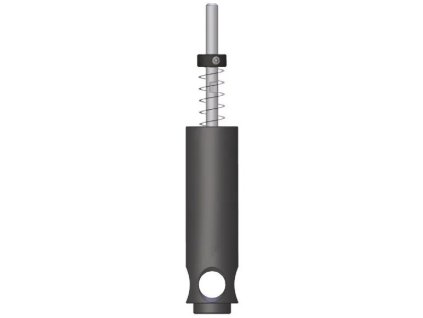

• Vrtací vřeteno FKP101 pro kolíkové spoje
• Kroužek pro rychlou změnu hloubky o 15mm (pro kolíky 35 mm)

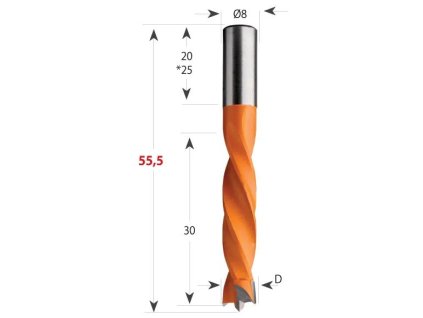

• Kolíkovací vrták HM D 8x30 S8
• Centrovaní kolík 8mm, imbus pro vrtací pouzdro
• 100ks kolíků 8x35mm

Doplňkové parametry

Kategorie: Frézovací šablony a přípravky
Záruka: 2 roky
Hmotnost: 3 kg
