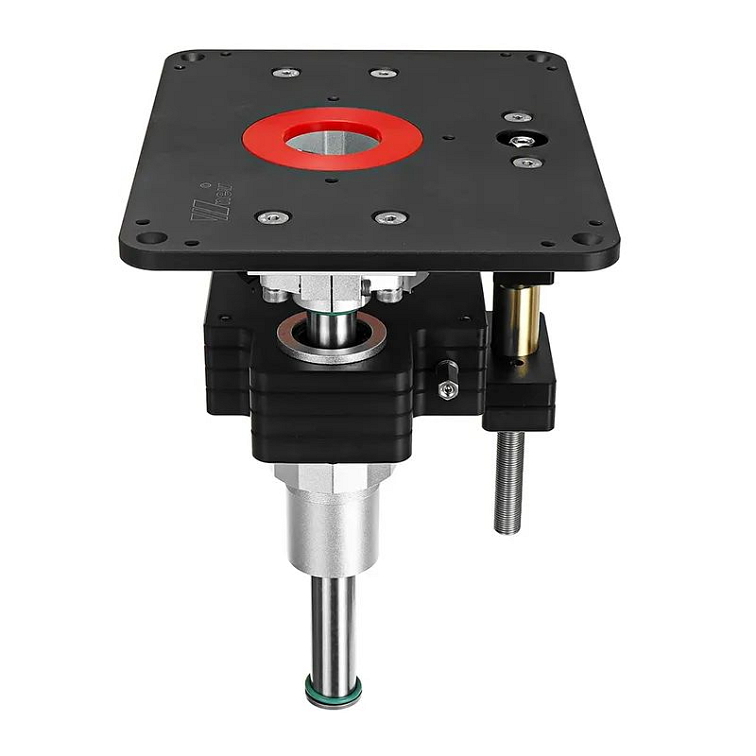

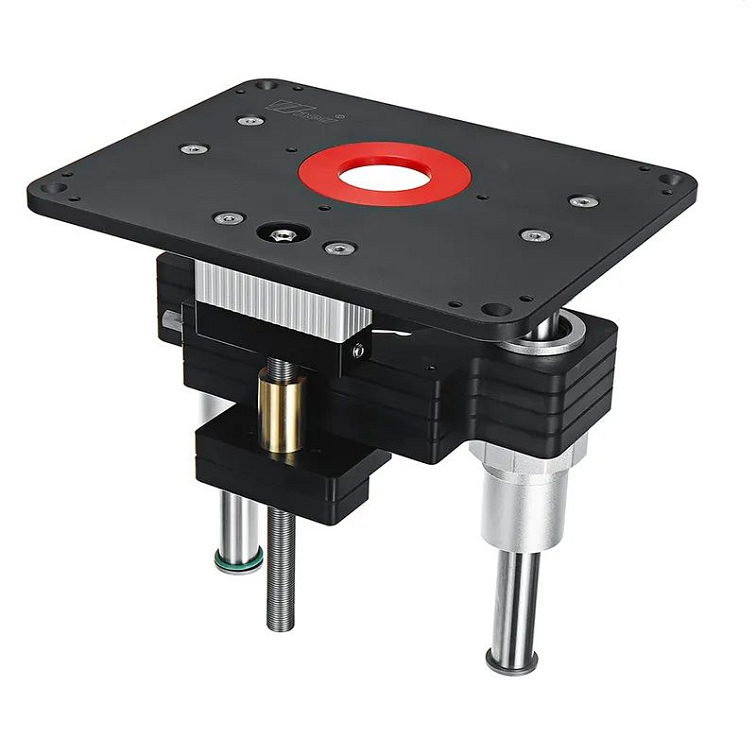

JGC | Robustní zdvihací frézovací stolek – přesné nastavení výšky nástroje

Vlastnosti

Precizní výškové nastavení:

• Ovládací klika umístěná na horní straně stolu umožňuje nastavení pracovní výšky s rozlišením 0,025 mm, přičemž změna výšky po jedné otáčce činí 1,59 mm.
• Speciální mechanismus aretace zabraňuje posunu nastavení vlivem vibrací, což je zásadní pro dosažení opakovatelnosti a preciznosti při frézovacích operacích.

Konstrukce a materiály:

• 10mm kvalitní eloxovaná hliníková vložková deska zajišťuje odolný a opotřebování rezistentní povrch, který se přizpůsobí různým frézovacím stolům.

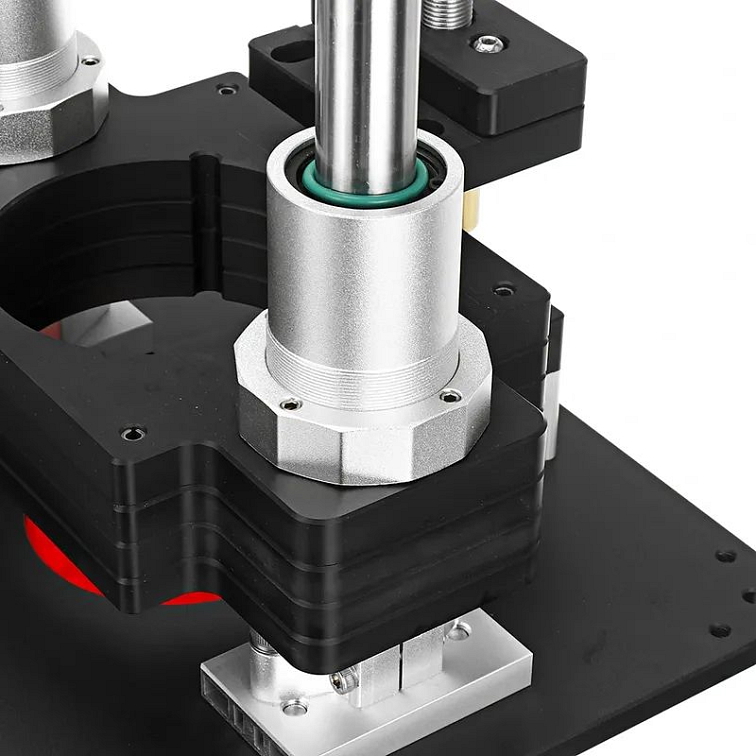

• Celá konstrukce z CNC obráběných ocelových plátů, které se pohybují na dvouocelových vodicích sloupcích s dvojitým utěsněním lineárních ložisek, zaručuje ultra hladký pohyb bez boční vůle.

Technické specifikace

• Materiál: Hliníková slitina (tvrzená eloxovaná deska, 10 mm)
• Převodový systém: Precizní závitový mechanismus s mikronastavením
• Jedno otočení: Posun 1,59 mm výšky (s rozlišením nastavení 0,025 mm)
• Povrchová úprava: Odolná proti poškrábání a opotřebení

Proč zvolit tento systém?

• Výjimečná přesnost a opakovatelnost: Mikronastavení umožňuje jemné doladění výšky, což je zásadní pro sériovou výrobu a precizní řezání ozdobných profilů či drážek.
• Snadné ovládání a montáž: Nastavení výšky shora výrazně zjednodušuje práci, protože není nutné sahat pod stůl, což šetří čas i úsilí.
• Bezpečnost a spolehlivost: Robustní konstrukce a speciální mechanismy zajišťují stabilní a bezpečnou práci i při vysokých rychlostech.

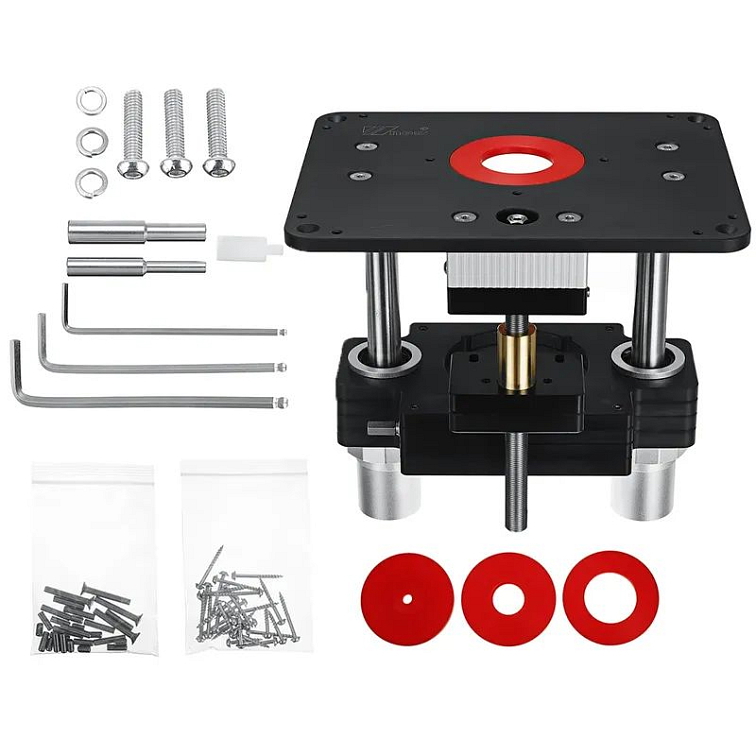

Rozsah dodávky:

Součástí balení je vše potřebné pro maximální univerzálnost a snadnou instalaci:

• Frézovací stolek: Robustní mechanismus pro precizní vertikální nastavení frézy.

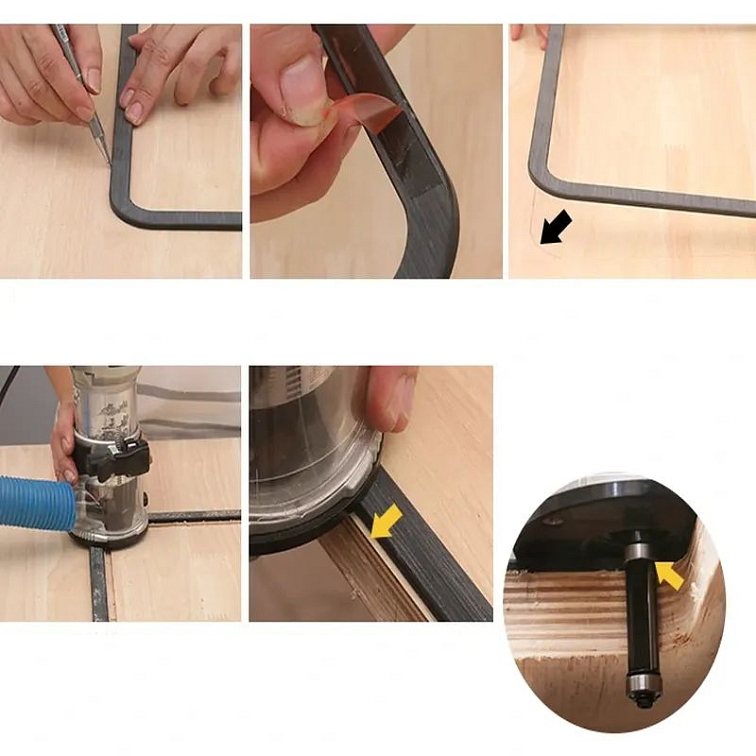

• Šablona pro vyrézování otvoru do stolu: Samolepící šabloba pro  přesnou přípravu pracovní plochy.
• 1× Fréza s ložiskem : Pro bezchybné a hladké řezání materiálu.
• 4× Stavitelné kovové rohy: Rohové nožičky pro vyrovnání a stabilizaci desky.
• 1× Removable Pivot Pin: Odnímatelný pivotní kolík zajišťující bezpečné volné ruční operace.
• 3× Vkládací kroužky: Zapuštěcí kroužky s různými středovými otvory (např. 10 mm, 32 mm, 50 mm) pro univerzální adaptaci na různé frézy.
