Milescraft | HingeJigPLUS™ – šablona na panty, zámky a protiplechy dveří i rámu
Kód: M1229
Související produkty
Detailní popis produktu
Technické údaje
-
Typ: samosvorná šablona pro dveře a zárubně
-
Upínání: duální polstrované čelisti (bez hřebíků a šroubů)
-
Použití: dveře 35 mm (1-3/8″) a 45 mm (1-3/4″)
-
Rozměry pantů: 64–114 mm (2-1/2″ až 4-1/2″)
-
Rohy vyfrézování: 1/4″ (6 mm), 5/8″ (16 mm), čtvercové (nutné dláto)
-
Rozměry protiplechů zámků: 25×57 mm, 29×57 mm, 29×70 mm
-
Rozměry protiplechů západky: 38×57 mm, 29×70 mm
-
Hloubka frézování: nastavitelné měrkou na těle šablony
-

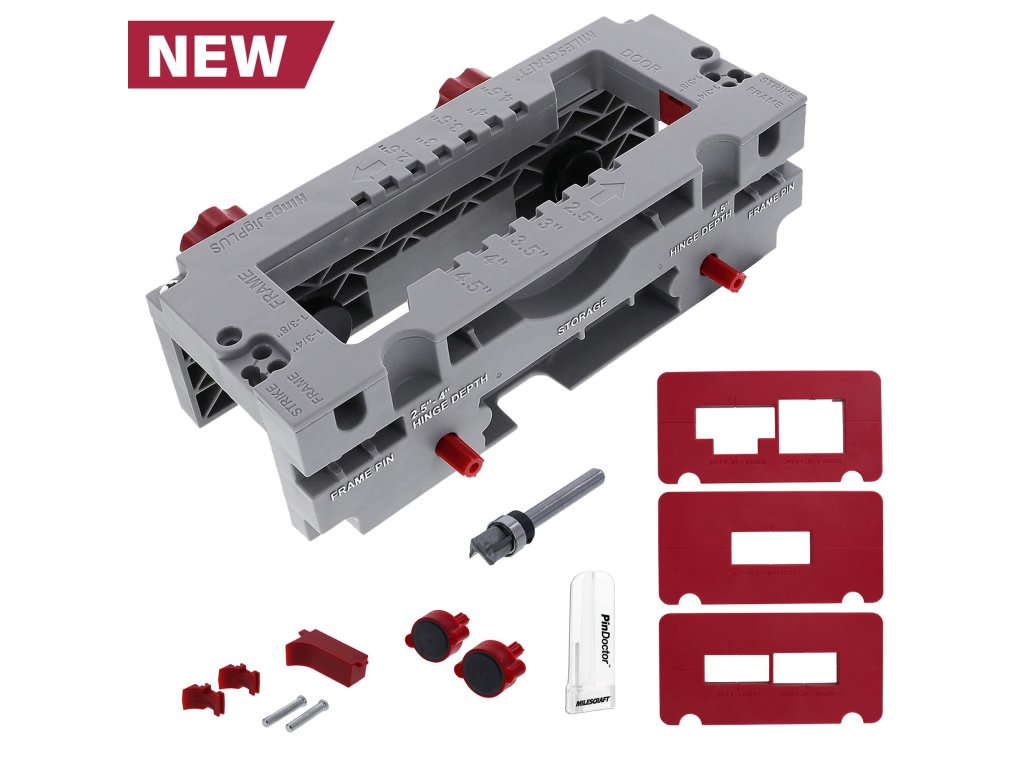

Obsah balení: šablona HingeJigPLUS™, vodicí fréza s ložiskem, šablony pro zámkové a západkové plechy, nástroj PinDoctor™ pro vyražení pantových čepů

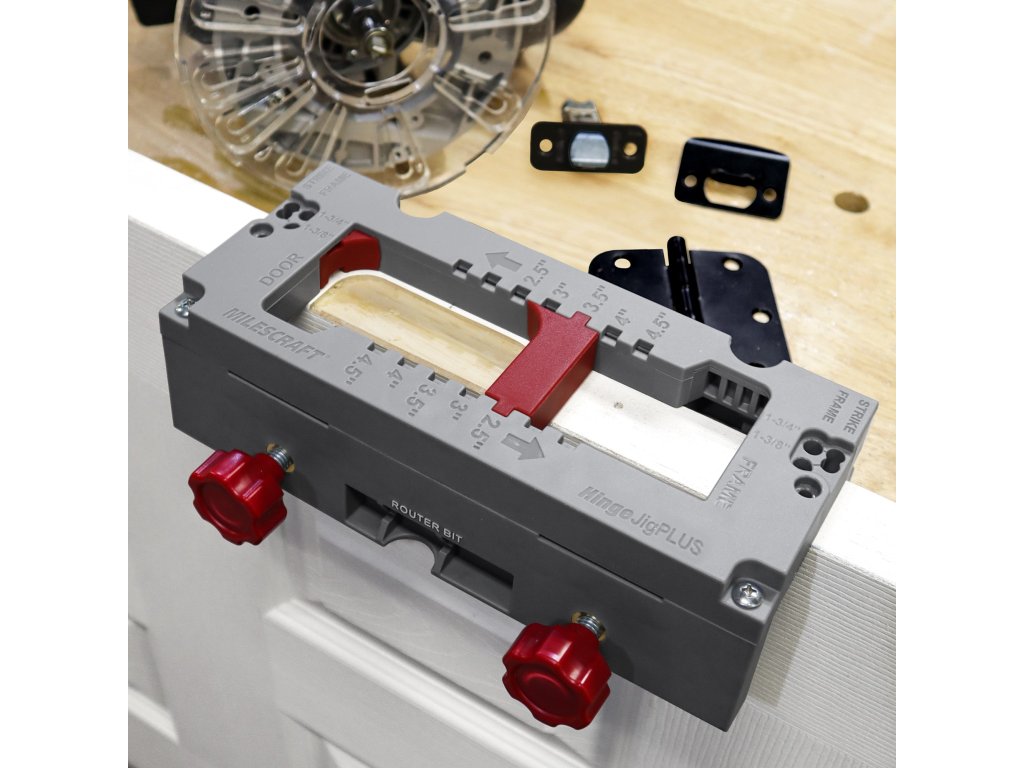

Milescraft HingeJigPLUS™ je kompletní řešení pro instalaci dveří. Díky duálním polstrovaným čelistem se rychle a pevně uchytí na dveře nebo rám, aniž by došlo k poškození povrchu šrouby či hřebíky.

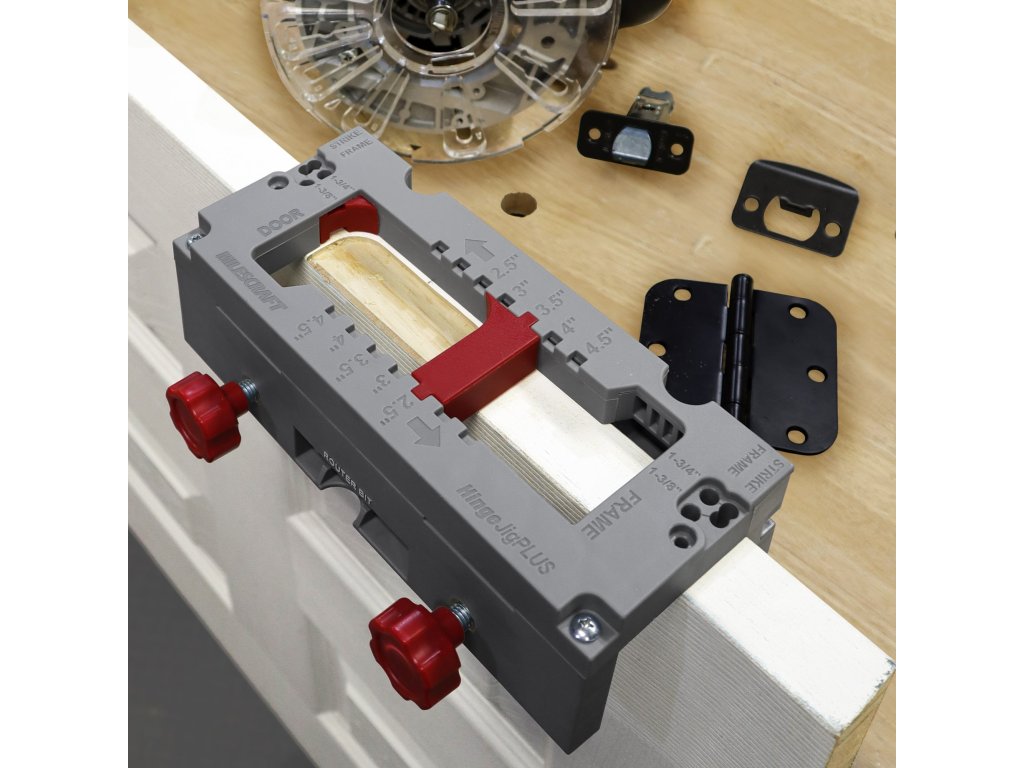

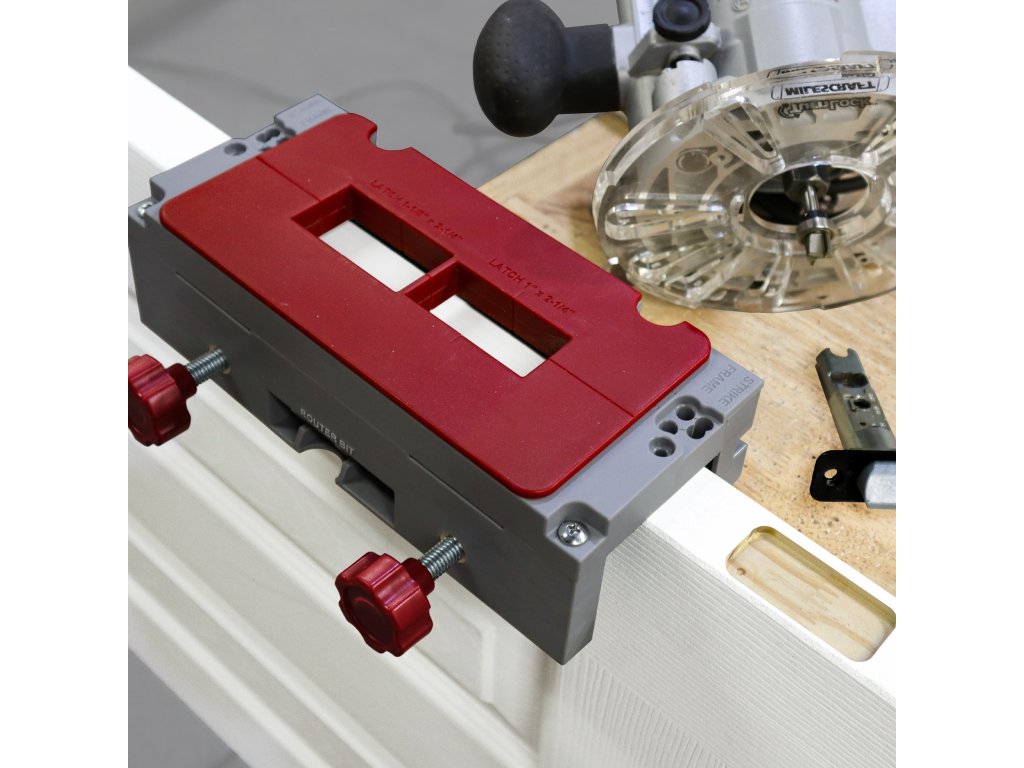

Šablona zvládne vyfrézovat kapsy pro panty široké 64–114 mm, s možností výběru mezi rohy 1/4″, 5/8″ nebo čtvercovými. Díky speciálním vložkám lze frézovat i protiplechy zámků a západek v nejběžnějších rozměrech.

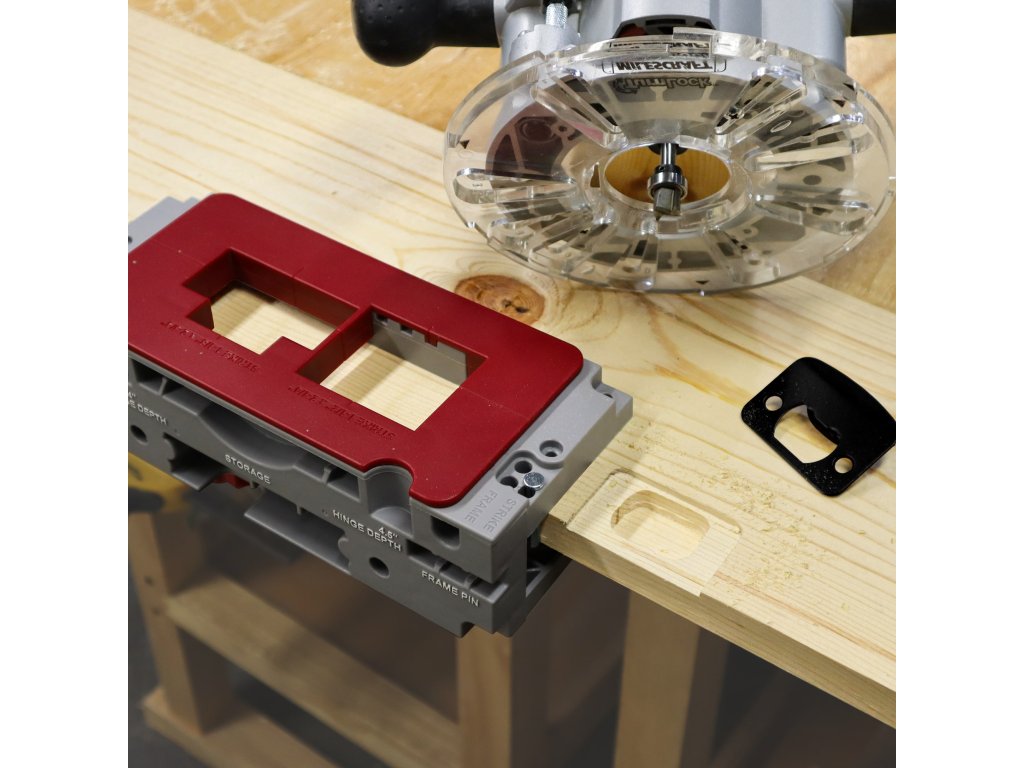

Unikátní funkcí je možnost přestavby pro frézování do zárubně, takže vše vyřešíte jediným přípravkem. Vestavěná hloubková měrka zjednoduší nastavení a přiložená vodicí fréza s ložiskem zajistí čistý a přesný řez.

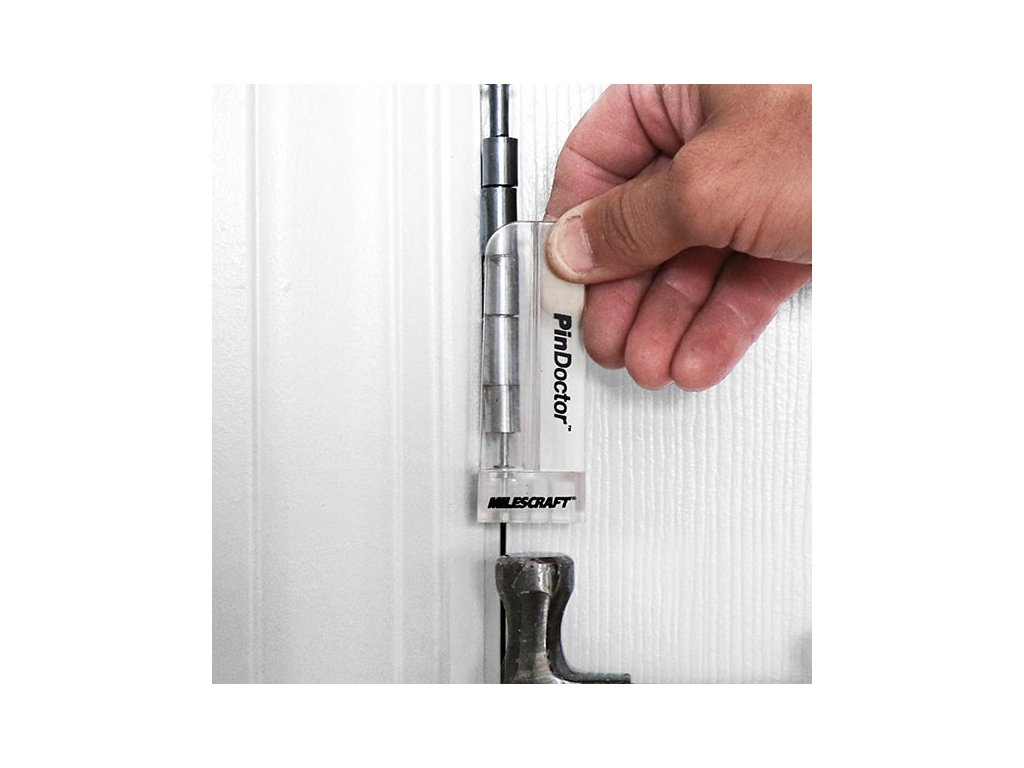

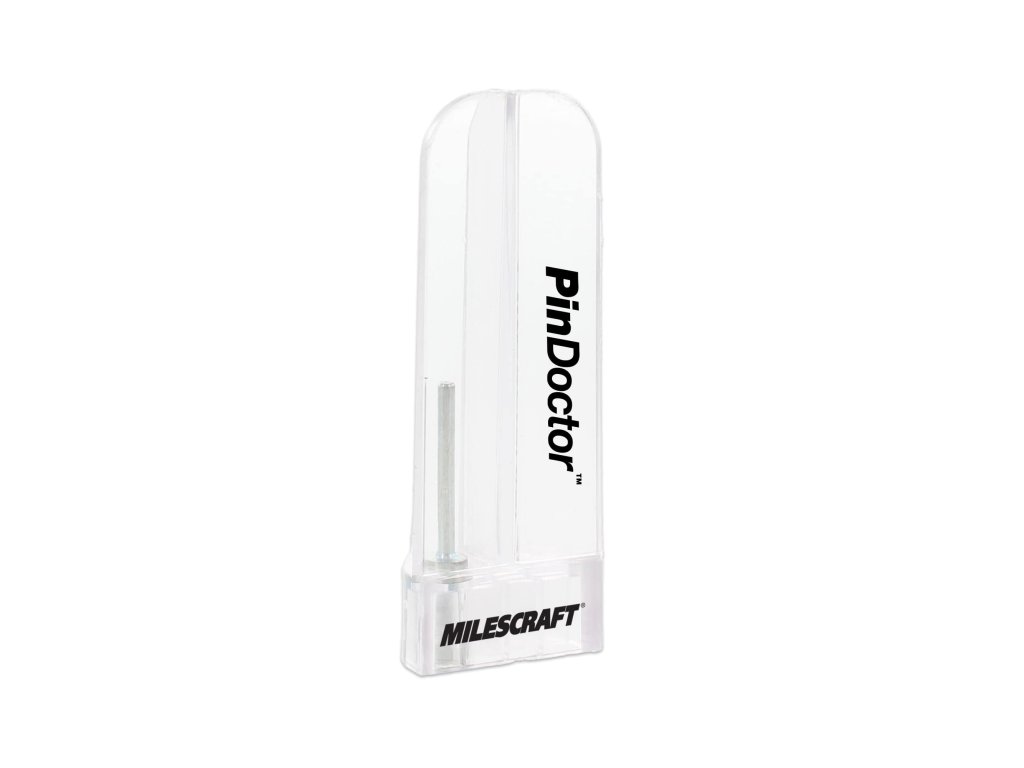

Součástí balení je také bonusový nástroj PinDoctor™, který usnadňuje vyražení pantových čepů při demontáži dveří.
Výhody
-
Kompletní řešení – panty, zámky i protiplechy jednou šablonou
-
Dveře i rám – snadná přestavba pro obě aplikace
-
Bez poškození – duální samosvorný upínací systém s polstrováním
-
Profesionální výsledek – čisté kapsy s různými tvary rohů
-
Rychlá práce – vestavěná hloubková měrka a úložiště na příslušenství
-
Praktický bonus – nástroj PinDoctor™ pro snadné vyražení čepů
Rozsah dodávky
-
Opěrná stěna (Backset Wall)
-
Tělo šablony (Routing Body)
-
Samosvorná stěna (Clamping Wall)
-

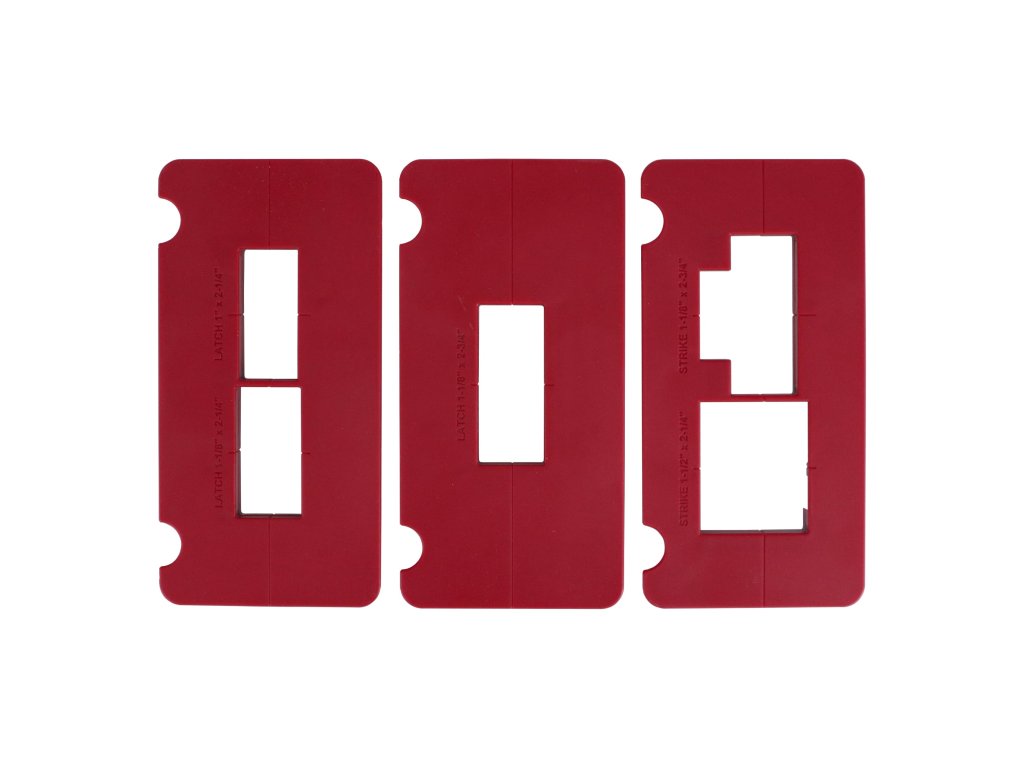

Šablona zámkového plechu – jednoduchá
-
Šablona zámkového plechu – dvojitá
-
Šablona protiplechu – dvojitá
-
Nástroj PinDoctor™ pro vyražení pantového čepu
-
Fréza s ložiskem stopka 6,35 a průměr 12 mm
-
Nastavitelný distanční díl
-
Vložky pro různé rádiusy rohů
-

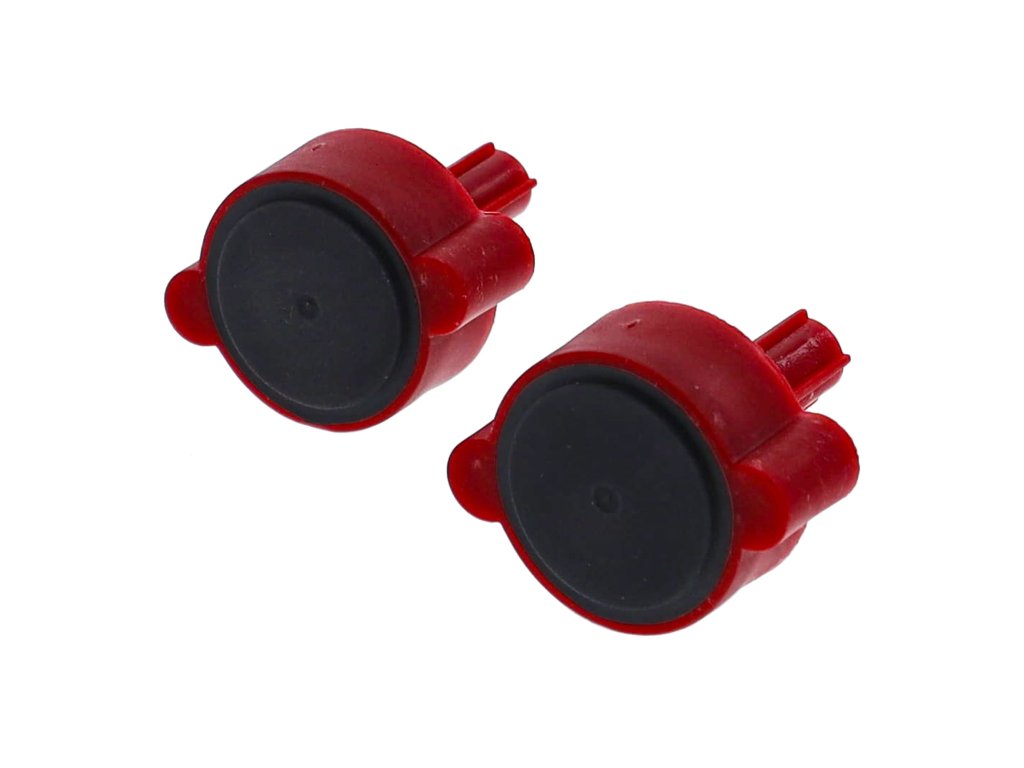

Dorazové zarážky pro nastavení zadní vzdálenosti
-
Montážní šrouby (volitelné použití)
-
Indexační kolíky pro rám a protiplech
-
Spojovací šrouby
Doporučení použití
Ideální pro montážní firmy, truhláře i domácí kutily, kteří potřebují rychle a přesně instalovat dveře i se zárubní – od frézování pantů až po usazení zámků a protiplechů.
Doplňkové parametry
| Kategorie: | Vodící lišty a pomůcky pro obrábění dřeva |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1 kg |
| EAN: | 737888122905 |
