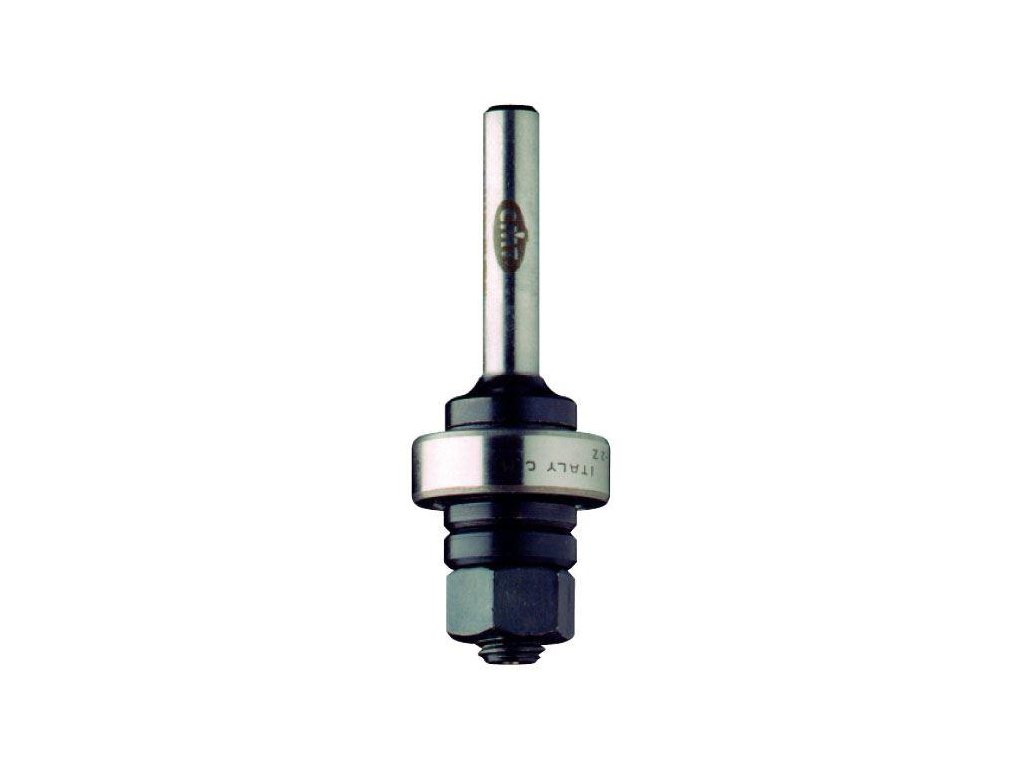

CMT / Trn pro talířové frézy – upnutí matkou s ložiskem / stopka Ø6,8,12 mm

Detailní popis produktu

Technické údaje

• Průměr stopky: 6 / 8 / 12 mm (dle varianty)
• Celková délka (L): 61 mm (S=6 a S=8)
• Celková délka (L): 67,6 mm (S=12)
• Upnutí: maticí (upnutí matkou)
• Ložisko (osazeno): D22 d8 B6 (C79101200)
• Výrobce: CMT

Rozsah dodávky

• 1× trn pro talířové frézy (dle zvolené stopky Ø6 / Ø8 / Ø12)
• 1× vodicí ložisko (osazeno na trnu)

Trn pro talířové drážkovací frézy – když chcete dělat drážky po hraně materiálu a potřebujete opakovatelné vedení bez vodicí lišty.

Hloubka drážky od hrany (H) – prakticky

U sestavy vedené ložiskem určuje odsazení drážky průměr ložiska vůči průměru talířku. Tento trn je osazen ložiskem Ø22 mm a pro běžné talířky Ø47,6 mm (F8) vychází odsazení:

• H = 12,8 mm (typická hodnota pro Ø47,6 s ložiskem Ø22).

Skládání talířků na trnu

U talířků bez zahloubení (typicky řada C822) se dá na trnu podle délky upínání skládat více kotoučů, takže šířku drážky vytvoříte jako součet tlouštěk (např. 4,8 + 5,0 + 6,0 = 15,8 mm).
Tohle je hlavní výhoda oproti řešení, kde jste omezený jen na jednu konkrétní tloušťku talířku.

Tip od prodejce
Při skládání více talířků hlídejte čisté dosedací plochy a dotažení – prach mezi kotouči zvyšuje házení a zhorší řez.
