Milescraft | PocketJig200ST – přípravek na skryté spoje

Detailní popis produktu

Technické údaje

• Model: PocketJig200ST
• Použití: skryté šroubové spoje ve dřevě a deskových materiálech
• Nastavení tloušťky materiálu: 12, 19, 27 a 38 mm
• Úhel vrtání: 15°
• Počet vrtacích pouzder: 2
• Rozteč vrtacích pouzder: 25,4 mm
• Materiál těla: vyztužený nylon
• Vrtací pouzdra: kalená ocel
• Stupňovitý vrták: HSS, průměr 9,5 mm
• Pohon šroubů: Torx T20
• Upnutí: běžnou svěrkou
• Uložení: plastový kufřík

Pevné spoje bez viditelných šroubů na pohledové straně

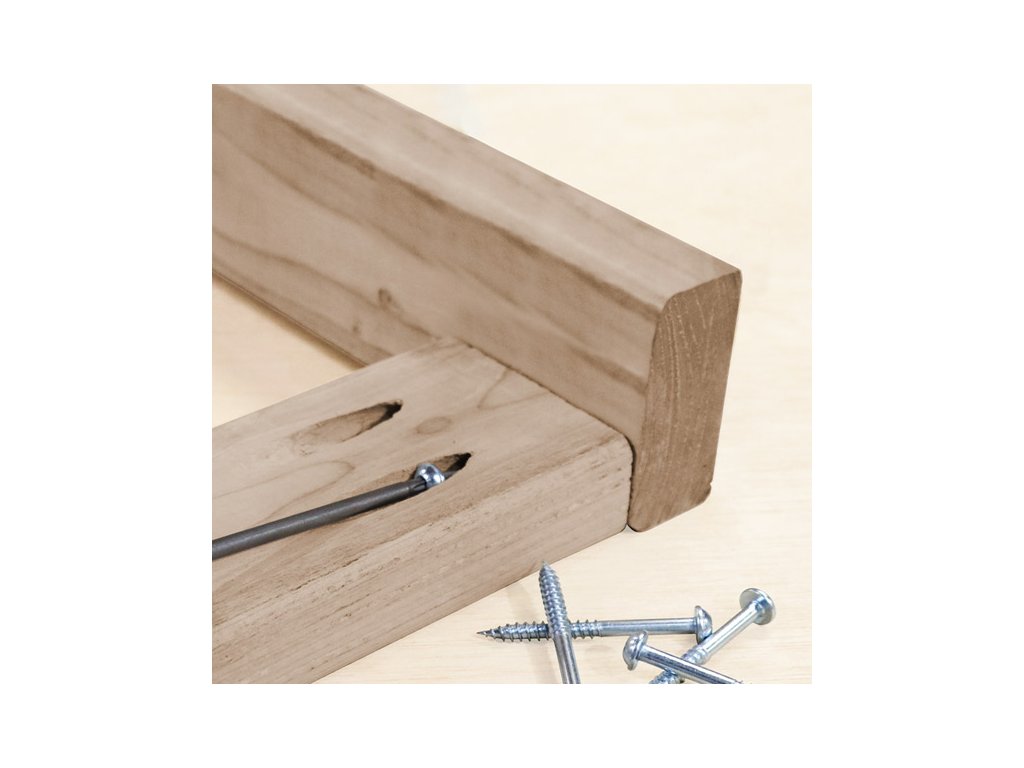

Milescraft PocketJig200ST slouží k vrtání šikmých otvorů pro pevné šroubové spoje dřeva. Otvor vzniká na zadní nebo vnitřní straně dílce, takže hlava šroubu nenarušuje pohledovou plochu. Zbylý otvor lze ponechat skrytý uvnitř konstrukce nebo zakrýt záslepkou.

Přípravek využijete při výrobě nábytku, rámů, skříněk, polic i dalších dřevěných konstrukcí. Hodí se pro rohové, plošné, rámové, pokosové a T-spoje, ale také pro opravy již sestavených výrobků.

Nastavení podle tloušťky materiálu jedním pohybem

Posuvné vedení nabízí čtyři pevné polohy pro materiál o tloušťce 12, 19, 27 a 38 mm. Stačí stisknout pružinové tlačítko, přesunout vedení na požadovanou hodnotu a nechat je zapadnout.

Na těle přípravku je integrovaná metrická i palcová stupnice. Správnou hloubku vrtání nastavíte pomocí stupňovitého vrtáku a dorazového kroužku přímo podle značek na přípravku. Není proto nutné samostatně odměřovat polohu kroužku.

Pokud spojujete dva dílce s rozdílnou tloušťkou, nastavuje se přípravek podle tenčího z nich.

Dvě pouzdra pro přesné a opakovatelné vrtání

Dvojice vrtacích pouzder z kalené oceli umožňuje vytvořit jeden nebo dva otvory bez přemisťování přípravku. Jejich rozteč činí 25,4 mm.

Přesné vedení vrtáku omezuje jeho vychýlení a pomáhá vytvářet čisté otvory ve stále stejném úhlu 15°. Stupňovitý HSS vrták současně připraví vodicí otvor pro závit i širší prostor pro hlavu šroubu.

Stabilní upnutí běžnou svěrkou

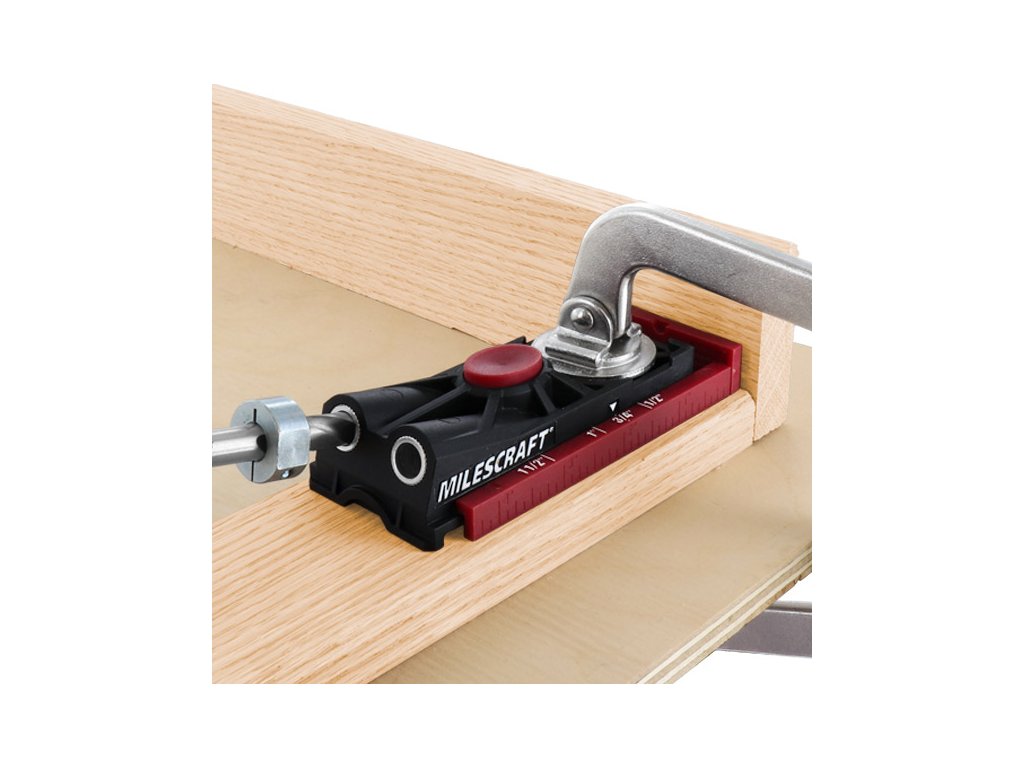

Zapuštěná plocha na těle přípravku usnadňuje přiložení upínací svěrky. Integrovaný magnet přidržuje její kovovou patku ve správné poloze, což urychluje přesouvání přípravku mezi jednotlivými spoji.

PocketJig200ST lze používat s běžnými svěrkami. Pro pohodlné a rychlé upínání je vhodná čelní svěrka typu Milescraft FaceClamp. Upínací svěrka není součástí balení.

Pro měkké i tvrdé dřevo

Součástí sady jsou samořezné šrouby s hlavou Torx T20 v několika délkách. Pohon Torx bezpečně drží bit v hlavě a dobře přenáší utahovací moment.

Při výběru šroubu nezáleží pouze na jeho délce, ale také na typu závitu:

• Hrubý závit je určený pro měkké dřevo, překližku, MDF a dřevotřísku.
• Jemný závit se používá pro tvrdé dřeviny, například dub, jasan, javor, buk nebo ořech.

Kompletní sada připravená k práci

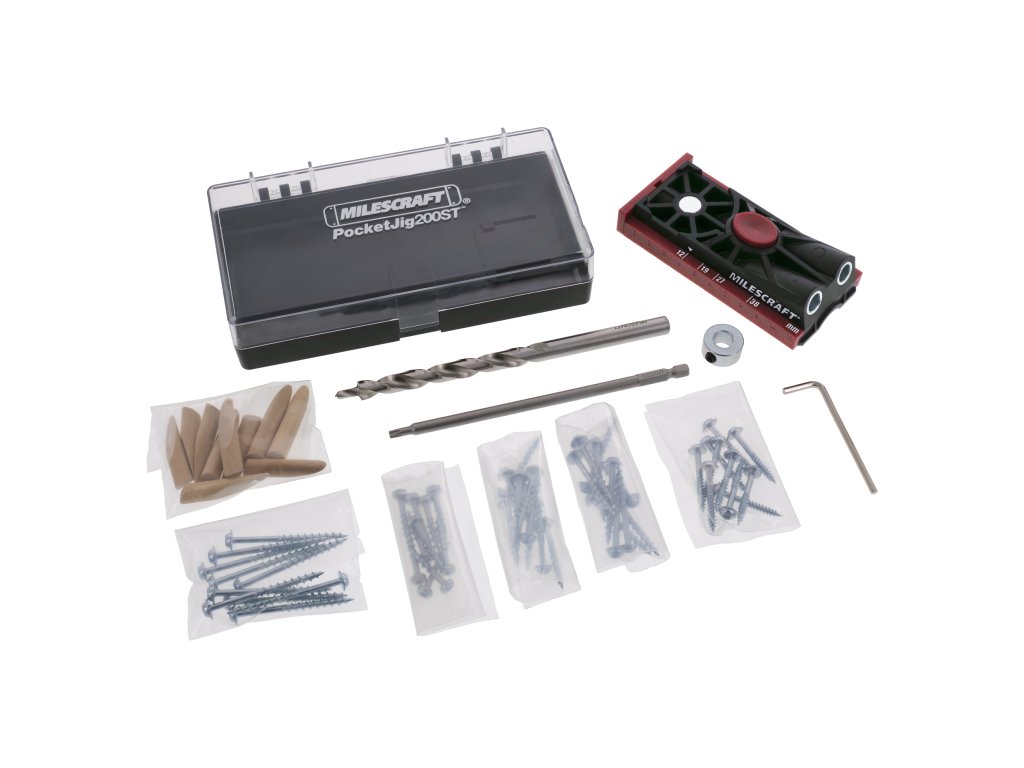

PocketJig200ST se dodává se stupňovitým vrtákem, hloubkovým dorazem, prodlouženým bitem T20, šrouby a záslepkami. Jednotlivé díly mají své místo v kompaktním kufříku, takže se při skladování neztrácejí a celou sadu lze snadno přenášet.

Jak přípravek používat

1. Změřte tloušťku spojovaného materiálu.
2. Nastavte posuvné vedení na hodnotu 12, 19, 27 nebo 38 mm.
3. Pomocí stupnice na přípravku nastavte dorazový kroužek vrtáku.

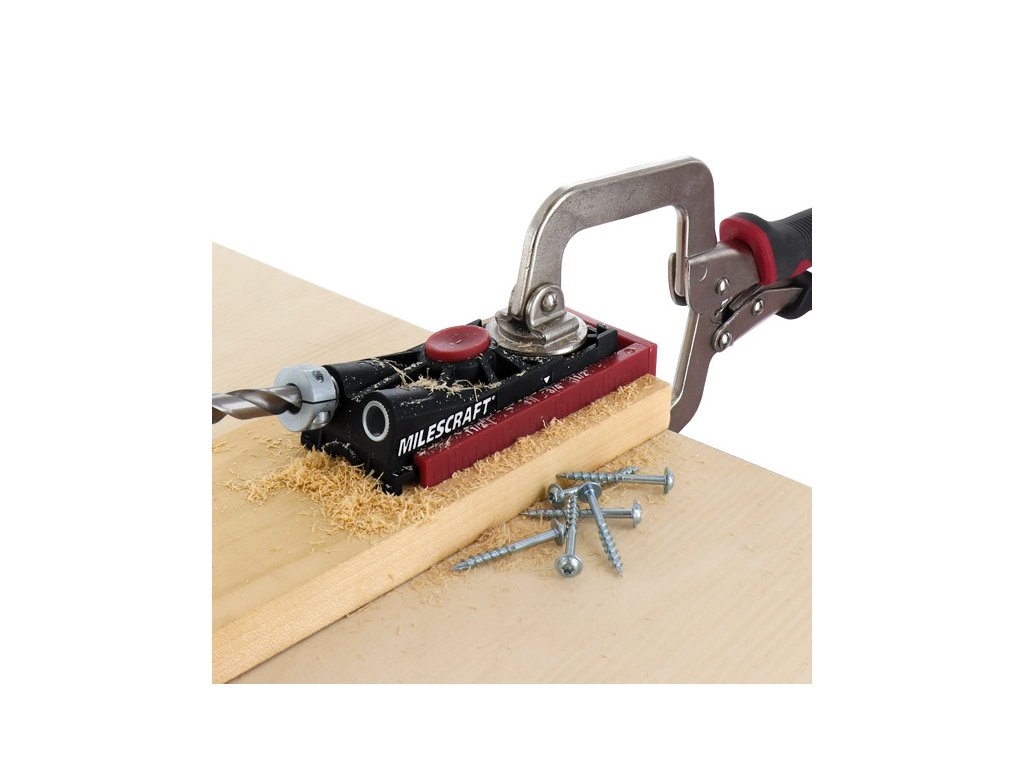

4. Přiložte přípravek k hraně dílce a pevně jej zajistěte svěrkou.
5. Zasuňte vrták do ocelového pouzdra a vyvrtejte kapsový otvor.
6. Přiložte spojovaný dílec a zašroubujte vhodný šroub pomocí bitu T20.

Pro čisté vrtání a delší životnost vrtáku doporučuje výrobce nastavit vrtačku na vysoké otáčky a nízký krouticí moment. Vrták nejprve zasuňte do vodicího pouzdra a teprve poté vrtačku spusťte.

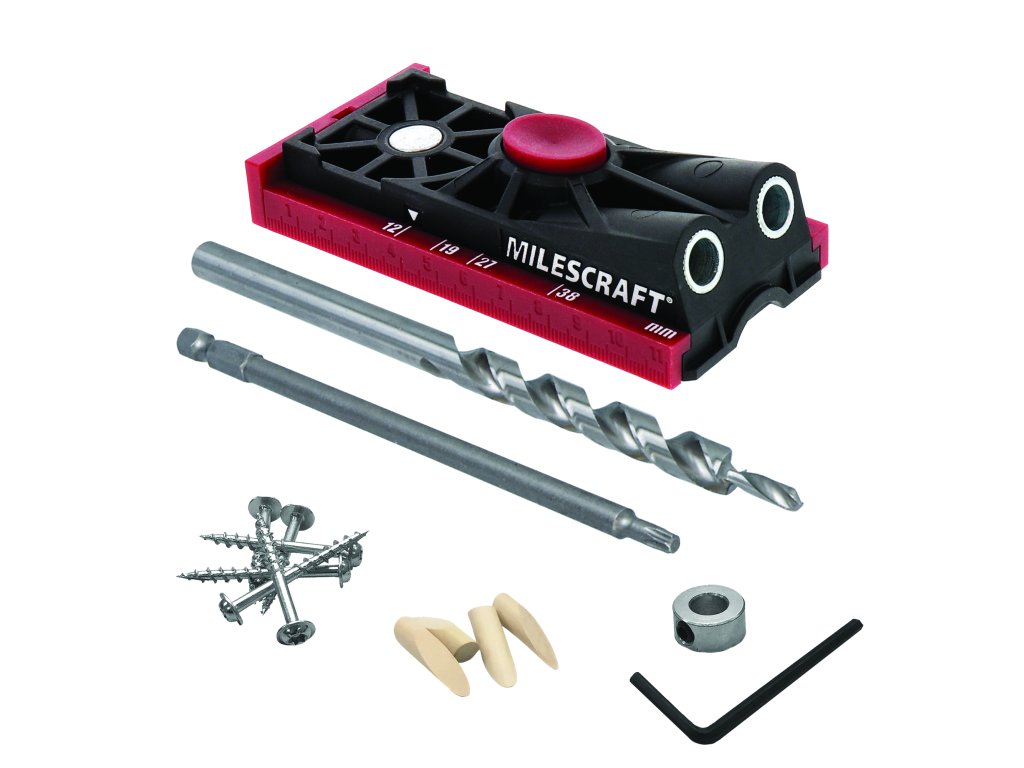

Rozsah dodávky

• 1× vrtací přípravek PocketJig200
• 1× stupňovitý HSS vrták 9,5 mm
• 1× hloubkový dorazový kroužek
• 1× imbusový klíč
• 1× magnetický bit Torx T20, délka 152 mm
• 60× samořezný šroub T20 v délkách 25, 32, 38, 51 a 64 mm
• 10× záslepka kapsového otvoru
• 1× úložný kufřík
• návod k použití

Vrtačka a upínací svěrka nejsou součástí dodávky.
