JGC | Frézovací saně pro srovnání desek do šířky 770 mm – Router Sled

Detailní popis produktu

Když se deska nevejde do protahovačky

Masivní stolový plát, široká fošna nebo epoxidová deska se do běžné protahovačky často nevejdou. Ruční broušení je zdlouhavé a kopíruje původní nerovnosti, takže samo o sobě nevytvoří spolehlivou referenční rovinu.

Frézovací saně JGC vedou horní frézku v jedné rovině nad celým obrobkem. Postupnými mělkými průchody odstraníte vystouplá místa, srovnáte zkroucení a připravíte rovnou plochu pro následné broušení a povrchovou úpravu.

Pracovní záběr 770 × 890 mm, delší materiál opracujete po úsecích

V jednom ustavení srovnáte plochu širokou až 770 mm a dlouhou 890 mm. Šířka 770 mm je daná délkou příčných vodicích tyčí a konstrukcí montážní desky, a představuje proto skutečný maximální záběr saní.

Délka obrobku naproti tomu není pevně omezená. Po opracování prvního úseku můžete materiál nebo celý přípravek posunout a pokračovat na další části desky. Saně tak využijete také na jídelní stoly, pracovní desky a další pláty delší než 890 mm.

Při každém posunutí musí vedení zůstat ve stejné rovině a následující úsek se musí částečně překrývat s předchozím. Přesné navázání zabrání vzniku schodu mezi jednotlivými částmi opracované plochy.

Co můžete srovnat

Frézovací saně jsou vhodné zejména pro:

• masivní stolové pláty a široké fošny
• lepené a spárovkové desky
• epoxidové „river table"
• pracovní, servírovací a krájecí desky
• další obrobky, které jsou příliš široké pro běžnou protahovačku

Výšku vedení si při montáži přizpůsobíte tloušťce obrobku a zdvihu použité horní frézky.

Plynulý pohyb ve dvou směrech

U provizorních saní z dřevěných profilů může frézka při posuvu drhnout a delší vedení se může prohýbat. Systém JGC proto používá lineární vedení s kuličkovými vozíky a ložisky.

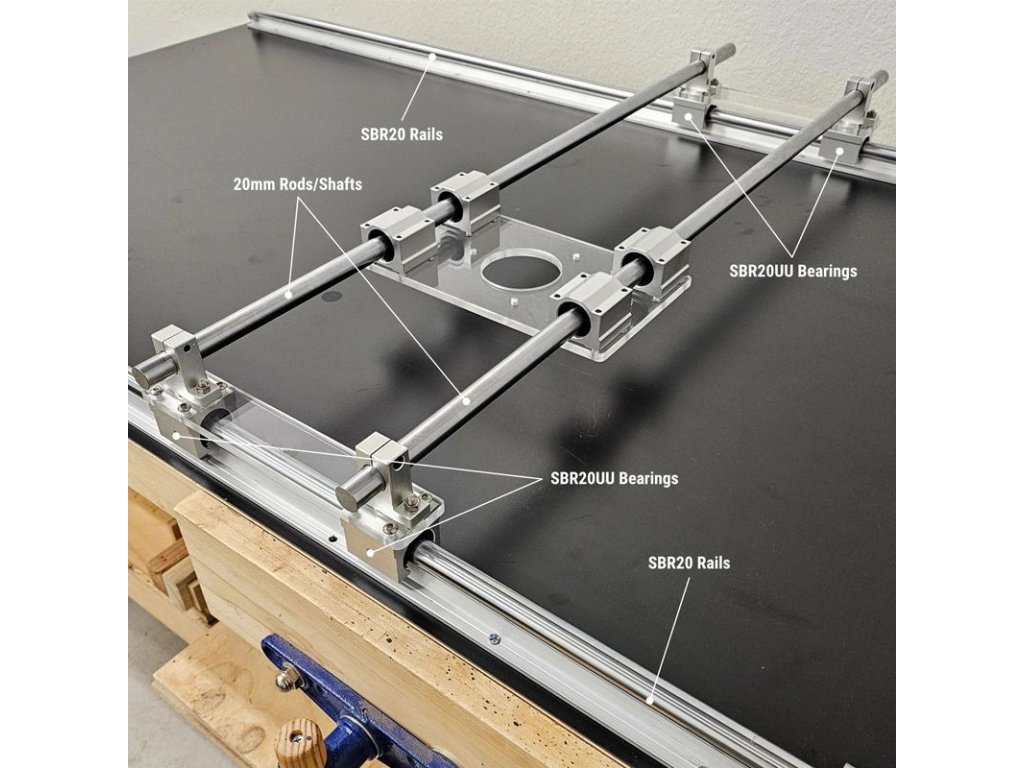

Dvě podepřené lišty SBR20 o délce 1200 mm zajišťují podélný pohyb. Po čtyřech vozících SBR20UU se posouvá příčný most se dvěma vodicími tyčemi o průměru 20 mm a délce 1000 mm.

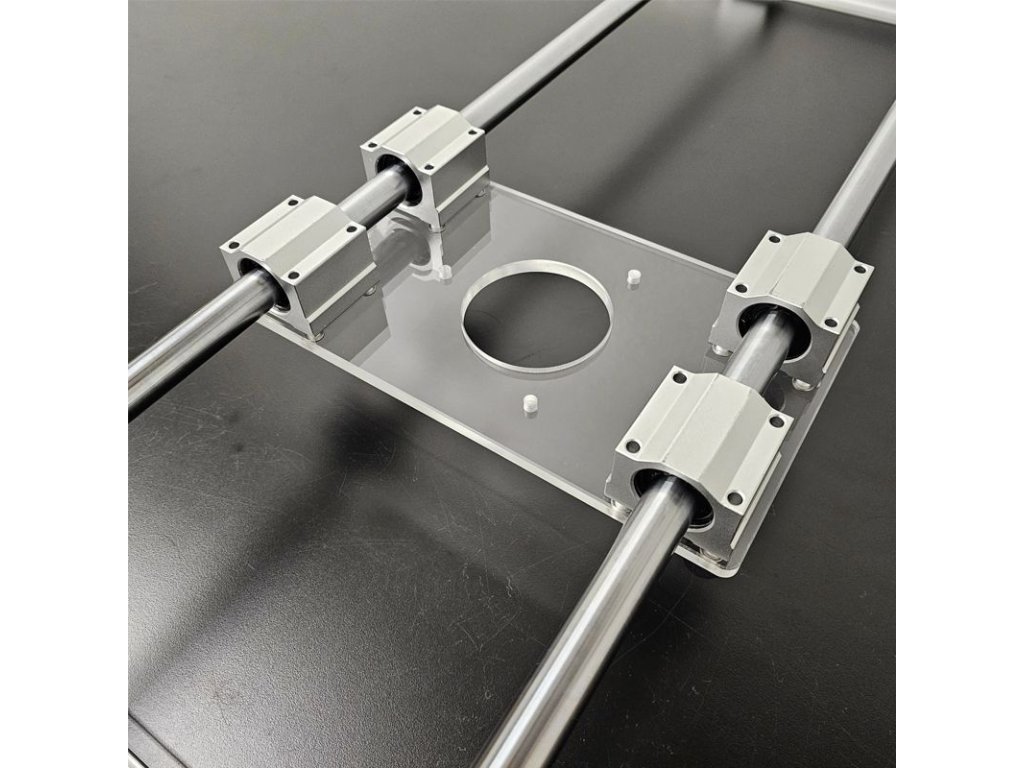

Po příčných tyčích se pohybuje montážní deska s horní frézkou. Čtyři lineární ložiskové bloky SCS20 umožňují vést frézku plynule přes šířku obrobku.

Výsledkem je kontrolovaný pohyb v obou osách bez nutnosti přenášet nebo otáčet celý přípravek během opracování jednoho úseku.

Unese vedení moji frézku?

Nejčastější obava před nákupem: nepodlomí se vodicí tyče pod vahou frézky? U kalených tyčí o průměru 20 mm je rezerva velká.

Běžná dvouruční horní frézka váží kolem 5 kg. I s montážní deskou a ložiskovými bloky jde tedy o zatížení zhruba 8 kg, které se rozkládá na dvě tyče. Napětí v materiálu vychází orientačním výpočtem kolem 12 MPa, zatímco mez kluzu kalené tyče se pohybuje kolem 400 MPa. Bezpečnost je tedy zhruba třicetinásobná a dvojice tyčí by staticky unesla řádově přes 100 kg. Pevnostní limit u tohoto typu saní nehrozí ani u nejtěžších strojů.

Skutečným parametrem není pevnost, ale tuhost. Každé vedení se pod zatížením minimálně prohne. U tyčí ⌀ 20 mm na plném rozpětí 1000 mm jde o desetiny milimetru, a to pouze v okamžiku, kdy je frézka přesně uprostřed. Rozdíl 0,3 mm na šířce 770 mm odpovídá sklonu 0,04 % – masivní dřevo se sezónní změnou vlhkosti pohne víc.

S tímto rozdílem pracuje každý přípravek tohoto typu a běžný postup jej odstraní:

• frézujte v mělkých průchodech, hluboký úběr zatěžuje vedení nejvíc
• veďte frézku plynule, bez zastavování a tlačení do materiálu
• saně vytvářejí referenční rovinu, ne finální povrch – zbytek dorovná následné broušení

Průhyb navíc rychle klesá se zkrácením rozpětí – roste s třetí mocninou délky. Pokud srovnáváte trvale užší desky, můžete si příčné tyče zkrátit a tuhost vedení tím výrazně zvýšíte.

Průhledná montážní deska

Přes průhlednou akrylátovou desku vidíte polohu frézy i opracovávaný povrch. Snadněji tak navážete další průchod, uhlídáte překrytí jednotlivých drah a zkontrolujete, zda fréza nezasahuje mimo obrobek.

Hřídelové objímky na vodicích tyčích slouží jako nastavitelné dorazy. Vymezují krajní polohy pojezdu a pomáhají zabránit nechtěnému vysunutí saní z vedení.

Kompatibilita s horními frézkami

Rozhodující je jediný rozměr: základna frézky se musí vejít do prostoru 160 × 160 mm. Tomu vyhoví většina běžných dvouručních horních frézek. Otvory pro uchycení si v průhledné desce vyvrtáte podle své frézky, deska tedy není vázaná na jeden konkrétní stroj.

Kromě toho si ověřte:

• středový otvor – musí být dost velký pro průměr použité srovnávací frézy
• volný prostor kolem těla a ovládacích prvků – aby šlo pohodlně nastavovat hloubku a držet frézku

Výrobce jako příklad uvádí tyto modely:

DeWalt DW618 · Milwaukee M18 FUEL 1/2" · Bosch 1617EVS · Makita RF1101 · Ridgid R22002 · Ryobi R1631K

Vejde se i Festool OF 1400. Seznam není omezující – stejně dobře poslouží jakákoli jiná frézka, která splní podmínky výše. A pokud je vaše frézka větší, desku si vyměníte za rozměrnější – viz Stavebnice, kterou si upravíte podle sebe.

Nejste si jistí? Napište nám model své frézky a rozměry ověříme za vás.

Stavebnice, kterou si upravíte podle sebe

Saně jsou postavené jako stavebnice ze standardních dílů lineárního vedení. Nic není svařené ani nalisované – desky jsou k pojezdům i tyčím přišroubované, takže je můžete kdykoli vyměnit za vlastní.

Nejrychlejší úprava je výměna akrylátových desek:

• Průhledná deska pro frézku – vyrobíte si novou s otvory přesně pro základnu vaší frézky a se středovým otvorem podle použité srovnávací frézy.
• Dvě desky příčného mostu (na fotografii zakroužkované) – jejich rozměr určuje rozteč vodicích tyčí. Delší deska tyče od sebe oddálí a vznikne větší prostor pro tělo a základnu frézky, kratší deska rozteč zmenší.

Nové desky si vyřežete z plexiskla, polykarbonátu nebo tvrdé překližky ve stejné tloušťce jako originál a využijete stávající otvory jako šablonu.

Počítejte s tím, že rozteč a pracovní záběr jdou proti sobě: čím dál od sebe tyče posunete, tím větší frézku uchytíte, ale tím menší plochu srovnáte v jednom ustavení – délka příčných tyčí zůstává 1000 mm.

Stejnou logikou lze vyměnit i samotné vedení. Lišty SBR20, ložiskové bloky SCS20 i podpěry SK20 jsou běžné rozměrové řady, takže si sestavu můžete prodloužit nebo zkrátit podle své dílny.

Jak dosáhnout rovného výsledku

Výsledná rovina závisí především na správném ustavení celého systému.

1. Obě spodní lišty upevněte na rovný a dostatečně tuhý podklad.
2. Zkontrolujte, že jsou lišty rovnoběžné a leží ve stejné rovině.
3. Obrobek pevně zajistěte. Pokud je zkroucený, podložte jej tak, aby se při frézování nepohyboval ani neprohýbal.
4. Nastavte malý úběr materiálu a frézku veďte v pravidelných, vzájemně se překrývajících drahách.
5. Po vytvoření první referenční plochy můžete obrobek otočit a stejným způsobem srovnat druhou stranu.
6. Stopy po fréze nakonec odstraňte broušením.

Více mělkých průchodů snižuje zatížení frézky, omezuje vibrace a zpravidla zanechá čistší povrch než jeden hluboký úběr.

Technické údaje

Typ: dvouosé frézovací saně pro srovnávání desek
Maximální pracovní šířka: 770 mm
Pracovní délka v jednom ustavení: 890 mm
Maximální délka obrobku: není pevně omezená, delší desky lze opracovat po jednotlivých úsecích
Prostor pro základnu horní frézky: 160 × 160 mm
Průměr vodicích prvků: 20 mm
Délka podepřených lišt SBR20: 1200 mm
Počet podepřených lišt SBR20: 2
Počet vozíků SBR20UU: 4
Délka příčných vodicích tyčí: 1000 mm
Počet příčných vodicích tyčí: 2
Počet lineárních ložiskových bloků SCS20: 4
Počet podpěr vodicích tyčí SK20: 4
Počet nastavitelných hřídelových dorazů: 4
Materiál montážní desky: průhledný akrylát
Hmotnost sady: 16 kg

Rozsah dodávky

• 1× průhledná montážní deska pro horní frézku
• 2× montážní deska příčného mostu
• 2× podepřená lineární lišta SBR20, délka 1200 mm
• 4× lineární vozík SBR20UU
• 2× vodicí tyč o průměru 20 mm, délka 1000 mm
• 4× lineární ložiskový blok SCS20
• 4× podpěra vodicí tyče SK20
• 4× hřídelová objímka o průměru 20 mm

Co není součástí balení

• horní frézka
• srovnávací fréza na plochy
• pracovní stůl nebo podkladová deska
• odsávací zařízení

Na co myslet při práci

Srovnávání velké plochy vytváří značné množství třísek a jemného prachu. Používejte účinné odsávání a odpovídající ochranu zraku, sluchu a dýchacích cest.

Před každým spuštěním zkontrolujte upevnění frézky, vodicích lišt i obrobku. Nastavitelné dorazy umístěte tak, aby fréza nemohla přejet mimo bezpečnou pracovní oblast.

Frézovací saně vytvoří rovnou referenční plochu, nenahrazují však konečné broušení. Výsledek ovlivňuje přesnost montáže vedení, tuhost pracovního podkladu, zvolená fréza, hloubka úběru a způsob vedení stroje.
