    Domů / Dílenské vybavení / Stopkové frézy na dřevo / Náhradní žiletky, ložiska, šroubky / IGM | Vodicí ložisko pro stopkové frézy ØD/Ød × B (výrobce IGM/CMT)

    IGM | Vodicí ložisko pro stopkové frézy ØD/Ød × B (výrobce IGM/CMT)

    Kód: F07900700
    Neohodnoceno

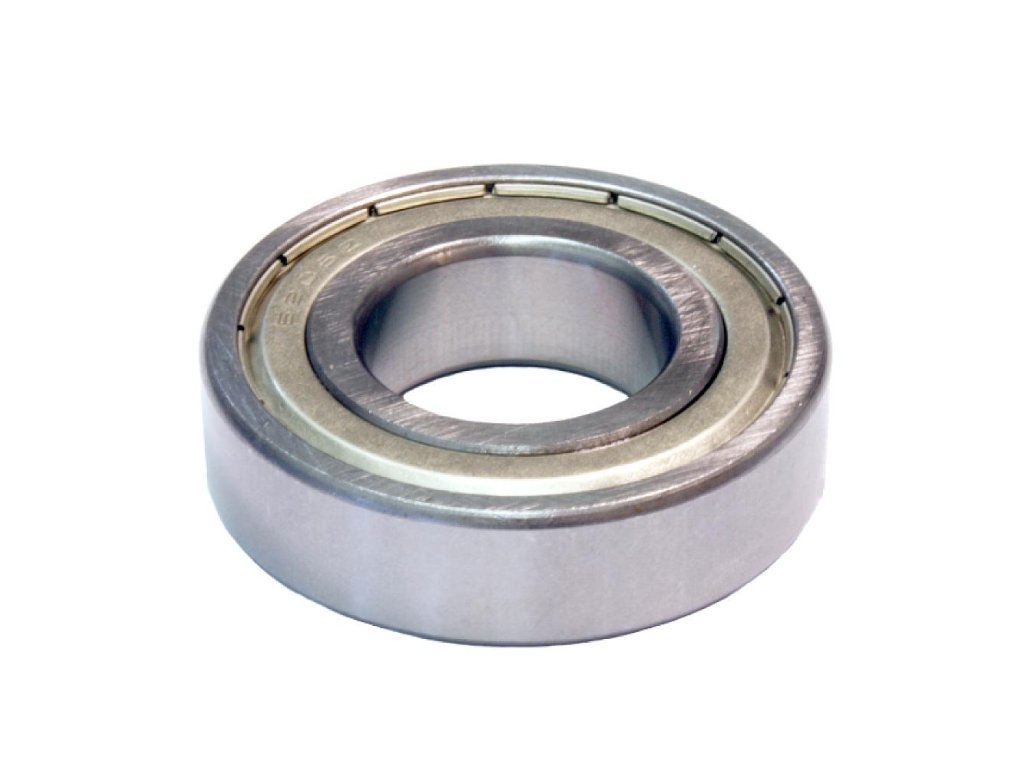

    Vodicí ložisko pro stopkové frézy – detail ložiska (CMT/IGM, náhradní ložisko).
    od 59 Kč

    Zvolte variantu

    Náhradní vodicí ložisko pro stopkové frézy s ložiskem – pro přesné vedení po hraně a kopírování šablon. Vyberte variantu podle rozměru ØD (vnější) / Ød (vnitřní), šířka ložiska je doplňkový údaj pro správné usazení.

    Detailní informace

    Do 12:00 objednáte, následující pracovní den máte.
    Do 12:00 objednáte, následující pracovní den máte.
    Osobní odběr v Praze-Uhříněvsi s možností vyzkoušení.
    Osobní odběr v Praze-Uhříněvsi s možností vyzkoušení.
    Poradíme s výběrem – ušetříme vám čas.
    Poradíme s výběrem – ušetříme vám čas.
    Servis i náhradní díly – postaráme se o vše.
    Servis i náhradní díly – postaráme se o vše.

    Související produkty

    Radiusová žiletková fréza s vodicím ložiskem pro zaoblení hran (IGM F062, stopka 8 mm).
    od 1 994 Kč až –5 %
    IGM | Radiusová žiletková fréza HW R2 nebo R3 / stopka Ø8mm
    Skladem (1 ks)
    od 1 895 Kč

    Dočištění a zaoblení olepených ABS hran – nejčastěji radius R2 – s vedením ložiskem pro rovnoměrný výsledek. Fréza je osazena 2 výměnnými HW žiletkami, které po otupení otočíte o 90° a využijete 4 řezné hrany bez broušení a bez změny profilu.

    + další
    Kód: F06202081
    IGM F043 ořezávací žiletková fréza s ložiskem – stopka 8 mm, detail těla se dvěma šrouby a kopírovacím ložiskem
    IGM | Ořezávací žiletková fréza s ložiskem Ø16×30 / stopka Ø8 mm
    Skladem (1 ks)
    1 669 Kč

    Přesné lícování hran a kopírování podle šablony umístěné zespodu – bez „zubu“ od ložiska. F043 používá výměnné žiletky, které po otupení jednoduše otočíte/vyměníte, takže se nemění vztah průměru řezu k ložisku a hrana zůstává čistě srovnaná.

    Kód: F04316081
    IGM žiletková ořezávací fréza s ložiskem – čelní pohled na tělo nástroje se dvěma šrouby a kopírovacím ložiskem
    od 1 275 Kč až –5 %
    IGM | Ořezávací žiletková fréza s ložiskem Ø19 / stopka Ø8 mm
    Skladem (1 ks)
    od 1 211 Kč

    Dvě řezné délky na výběr: I=12 mm nebo I=30 mm (stejný průměr Ø19 a ložisko). IGM ořezávací žiletková fréza s ložiskem je na přesné lícování hran a kopírování podle šablony – výměnné žiletky otočíte/vyměníte bez broušení, takže průměr vůči ložisku zůstává stále stejný.

    + další
    Kód: F04319381
    IGM F043 ořezávací žiletková fréza s ložiskem – stopka 12 mm, Ø19, řezná délka 50 mm, dvojité kopírovací ložisko
    1 543 Kč –5 %
    IGM | Ořezávací žiletková fréza s ložiskem Ø19×50 / stopka Ø12 mm
    Skladem (2 ks)
    1 465 Kč

    Řezná délka 50 mm a dvojice kopírovacích ložisek pro stabilní vedení podle šablony umístěné zespodu. IGM F043 je určená pro přesné lícování hran a kopírování bez „zubu“ – výměnné žiletky po otočení/výměně drží stejný řezný průměr vůči ložisku, takže se geometrie nerozchází jako u pájených fréz po broušení.

    Kód: F04319521
    IGM F043 ořezávací žiletková fréza se 2 ložisky – stopka 8 mm, Ø19, výměnná žiletka a kopírovací ložiska (horní i spodní)
    1 545 Kč –5 %
    IGM | Ořezávací žiletková fréza se 2 ložisky Ø19×30 / stopka Ø8 mm
    Skladem (1 ks)
    1 467 Kč

    Horní i spodní kopírovací ložisko v jednom nástroji – můžete kopírovat podle šablony shora i zespodu bez přestavování. Výměnné oboustranné žiletky jsou upnuté pevnostními Torx šrouby, takže po otočení/výměně držíte geometrii bez broušení a bez typického „zubu“ vůči ložisku.

    Kód: F04319481
    IGM F043 Ořezávací žiletková fréza se 2 ložisky (Fréza F 043 D19x50 2B19 L110 S=12 HM)
    1 827 Kč –5 %
    IGM | Ořezávací žiletková fréza se 2 ložisky Ø19×50 / stopka Ø12 mm
    Skladem (1 ks)
    1 735 Kč

    Řezná výška 50 mm a dvě kopírovací ložiska (horní + spodní) pro jisté vedení podle šablony. IGM F043 je určená pro přesné lícování a kopírování v ruční horní frézce i ve frézovacím stolku; oboustranná výměnná žiletka je upnutá pevnostními Torx šrouby, takže po otočení pokračujete bez broušení a bez změny geometrie vůči ložisku.

    Kód: F04319621
    IGM F050 ořezávací žiletková fréza na lamino Ø19×49,5 se stopkou Ø12 mm – kopírovací ložisko na stopce
    1 849 Kč –5 %
    IGM | Ořezávací žiletková fréza na lamino Ø19x49,5 / stopka Ø12mm (F050)
    Skladem (1 ks)
    1 756 Kč

    Přesné ořezávání lamina a dřevotřísky bez „vykousnutí“ hrany. Fréza IGM má 1 otočnou HM žiletku a kopírovací ložisko na stopce (Ø19), takže se ideálně hodí na ořez kuchyňských a pracovních desek.

    Kód: F05019521
    Zobrazit všechny související produkty Předchozí produkt Další produkt

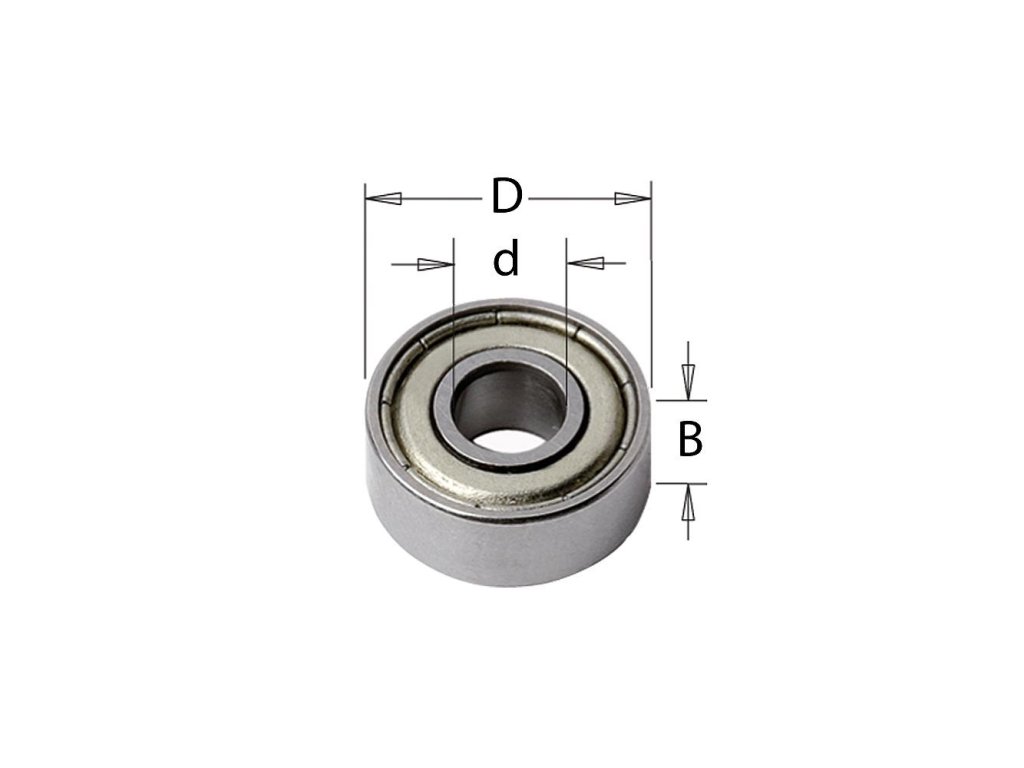

    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø6,35 (vnější) / Ø3,17 (vnitřní) × 2,8 (šířka)
    Skladem u dodavatele expedujeme do 72 hod. | C79103500 EAN: 664252018604
    Můžeme doručit do: 27.3.2026
    139 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø9,5 (vnější) / Ø4,76 (vnitřní) × 3,2 (šířka)
    Skladem (2 ks) | F07900200 EAN: 8591761000801
    Můžeme doručit do: 24.3.2026
    81 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø12 (vnější) / Ø8 (vnitřní) × 3,5 (šířka)
    Skladem (3 ks) | F07900400 EAN: 8591761032659
    Můžeme doručit do: 24.3.2026
    227 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø12,7 (vnější) / Ø4,76 (vnitřní) × 5 (šířka)
    Skladem (4 ks) | F07900300 EAN: 8591761000818
    Můžeme doručit do: 24.3.2026
    67 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø12,7 (vnější) / Ø6,35 (vnitřní) × 4,8 (šířka)
    Skladem (1 ks) | F07901000 EAN: 8591761000887
    Můžeme doručit do: 24.3.2026
    81 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø13 (vnější) / Ø5 (vnitřní) × 4 (šířka)
    Skladem (2 ks) | F07902200 EAN: 8591761000474
    Můžeme doručit do: 24.3.2026
    293 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø13 (vnější) / Ø6 (vnitřní) × 5 (šířka)
    Skladem u dodavatele expedujeme do 72 hod. | F07902300 EAN: 8591761000986
    Můžeme doručit do: 27.3.2026
    261 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø15 (vnější) / Ø6 (vnitřní) × 5 (šířka)
    Skladem u dodavatele expedujeme do 72 hod. | C79102400 EAN: 664252017034
    Můžeme doručit do: 27.3.2026
    253 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø15,8 (vnější) / Ø4,76 (vnitřní) × 5 (šířka)
    Skladem (1 ks) | C79101800 EAN: 664252001408
    Můžeme doručit do: 24.3.2026
    260 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø15,8 (vnější) / Ø6,35 (vnitřní) × 5 (šířka)
    Skladem (1 ks) | C79100900 EAN: 664252001330
    Můžeme doručit do: 24.3.2026
    206 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø15,88 (vnější) / Ø4,76 (vnitřní) × 5 (šířka)
    Skladem u dodavatele expedujeme do 72 hod. | F07921547 EAN: 8591761026818
    Můžeme doručit do: 27.3.2026
    161 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø16 (vnější) / Ø5 (vnitřní) × 5 (šířka)
    Skladem (2 ks) | F07900600 EAN: 8591761000849
    Můžeme doručit do: 24.3.2026
    75 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø16 (vnější) / Ø6 (vnitřní) × 6 (šířka)
    Skladem u dodavatele expedujeme do 72 hod. | F07909500 EAN: 8591761000498
    Můžeme doručit do: 27.3.2026
    668 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø16 (vnější) / Ø8 (vnitřní) × 5 (šířka)
    Skladem (4 ks) | F07902500 EAN: 8591761041514
    Můžeme doručit do: 24.3.2026
    80 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø19 (vnější) / Ø4,76 (vnitřní) × 7,5 (šířka)
    Skladem u dodavatele expedujeme do 72 hod. | F07901900 EAN: 8591761000955
    Můžeme doručit do: 27.3.2026
    237 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø19 (vnější) / Ø6 (vnitřní) × 6 (šířka)
    Skladem (3 ks) | F07900700 EAN: 8591761000856
    Můžeme doručit do: 24.3.2026
    59 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø19 (vnější) / Ø6,35 (vnitřní) × 7 (šířka)
    Skladem (3 ks) | C79100400 EAN: 664252001316
    Můžeme doručit do: 24.3.2026
    206 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø19 (vnější) / Ø8 (vnitřní) × 6 (šířka)
    Skladem (2 ks) | F07903400 EAN: 8591761000481
    Můžeme doručit do: 24.3.2026
    269 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø19 (vnější) / Ø12,7 (vnitřní) × 4 (šířka)
    Skladem (3 ks) | F07901100 EAN: 8591761000894
    Můžeme doručit do: 24.3.2026
    166 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø19,05 (vnější) / Ø4,76 (vnitřní) × 5 (šířka)
    Skladem u dodavatele expedujeme do 72 hod. | F07921947 EAN: 8591761026566
    Můžeme doručit do: 27.3.2026
    161 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø22 (vnější) / Ø8 (vnitřní) × 6 (šířka)
    Skladem (2 ks) | C79101200 EAN: 664252017003
    Můžeme doručit do: 24.3.2026
    182 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø22 (vnější) / Ø8 (vnitřní) × 7 (šířka)
    Skladem u dodavatele expedujeme do 72 hod. | C79100500 EAN: 664252001323
    Můžeme doručit do: 27.3.2026
    182 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø22,2 (vnější) / Ø4,76 (vnitřní) × 7,5 (šířka)
    Skladem (2 ks) | F07901700 EAN: 8591761000931
    Můžeme doručit do: 24.3.2026
    269 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø28,5 (vnější) / Ø4,76 (vnitřní) × 8,4 (šířka)
    Dostupné na objednávku | F07901400 EAN: 8591761000900
    305 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø28,5 (vnější) / Ø8 (vnitřní) × 8,5 (šířka)
    Skladem u dodavatele expedujeme do 72 hod. | C79103000 EAN: 664252001484
    Můžeme doručit do: 27.3.2026
    415 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø28 (vnější) / Ø12 (vnitřní) × 8 (šířka)
    Dostupné na objednávku | C79102600 EAN: 664252017041
    229 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø31,7 (vnější) / Ø8 (vnitřní) × 5 (šířka)
    Dostupné na objednávku | C79103300 EAN: 664252001507
    350 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø31,7 (vnější) / Ø12,7 (vnitřní) × 10 (šířka)
    Dostupné na objednávku | C79101500 EAN: 664252001378
    344 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø34,9 (vnější) / Ø4,76 (vnitřní) × 11,5 (šířka)
    Skladem u dodavatele expedujeme do 72 hod. | F07901600 EAN: 8591761000924
    Můžeme doručit do: 27.3.2026
    416 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø34,9 (vnější) / Ø8 (vnitřní) × 11,6 (šířka)
    Dostupné na objednávku | C79103100 EAN: 664252001491
    507 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø34,9 (vnější) / Ø12,7 (vnitřní) × 11 (šířka
    Dostupné na objednávku | C79102900 EAN: 664252001477
    350 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø37 (vnější) / Ø12 (vnitřní) × 12 (šířka)
    Dostupné na objednávku | C79102800 EAN: 664252001460
    350 Kč
    Vodicí ložisko – schéma rozměrů D (vnější průměr), d (vnitřní průměr) a B (šířka ložiska).
    Ložisko: Ø38,1 (vnější) / Ø12,7 (vnitřní) × 13,3 (šířka)
    Dostupné na objednávku | C79102000 EAN: 664252001422
    507 Kč

    Detailní popis produktu

    Technické údaje

    • Rozměr ložiska: podle varianty (ØD vnější / Ød vnitřní × B šířka)
    • Určení: vodicí ložisko pro stopkové frézy (vedení po hraně / šabloně)
    • Výrobce: podle varianty (IGM / CMT)
    • Balení: dle varianty

    Vodicí ložisko je „kontakt“ mezi frézou a materiálem – opírá se o hranu dílce nebo šablonu a tím drží stejný tvar řezu po celé délce. Výměna ložiska dává smysl při opotřebení (hluk, drhnutí, vůle) nebo když potřebujete jiný průměr ložiska pro konkrétní šablonu/profil.

    Jak vybrat správnou variantu (rychlá orientace):

    • ØD (vnější průměr) ovlivní, jak se fréza vede po šabloně/hrané a u některých profilů i výsledný „odsaz“ řezu.

    • Ød (vnitřní průměr) musí sedět na čep/stopku vaší frézy (to je klíčová kompatibilita).

    • B (šířka) řeší usazení mezi podložkami a to, aby ložisko nedřelo o tělo frézy.

    Kompatibilita a omezení

    Ložisko vybírejte vždy podle konkrétní frézy (čep/stopka). Pokud si nejste jistí, porovnejte rozměr původního ložiska nebo ověřte v kartě kompatibility u frézy.

    Údržba (a proč to nepodceňovat)

    Po práci očistěte ložisko od prachu a nánosů lepidla/pryskyřic. Jakmile začne mít vůli, zadrhává nebo se zahřívá, je lepší ho vyměnit – stopa na hraně se pak objeví hned.
    U masivu bývá drobný „otisk“ po ložisku ještě řešitelný (hranu často stačí lehce přebrousit), ale u ABS nebo dýhované hrany umí zadřené ložisko povrch rychle zničit – v praxi to často končí stržením hrany a novým olepením.

    Doplňkové parametry

    Kategorie: Náhradní žiletky, ložiska, šroubky a ostatní příslušenství

    Buďte první, kdo napíše příspěvek k této položce.

    Nevyplňujte toto pole:

    Buďte první, kdo napíše příspěvek k této položce.

    Nevyplňujte toto pole:

    Bezpečnostní kontrola

    Výrobní společnost : IGM nástroje a stroje s.r.o.
    Adresa : Ke Kopanině 560 Tuchoměřice, Praha-západ PSČ 252 67
    E-mail : [email protected]

    Informace k nákupu

    Jsme tu pro vás

    Kde nás najdete

    • HZ profi tools s. r. o.
    • Přátelství 284/14A
    • 104 00 Praha-Uhříněves
    • Otevřeno pondělí–pátek 8–18

    Kontaktní údaje

    2024 © Nářadí Praha, všechna práva vyhrazena
    Vytvořil Shoptet

    We are here for you

    We are here for you

    Where to find us

    • HZ profi tools s. r. o.
    • Přátelství 284/14A
    • 104 00 Praha-Uhříněves
    • Open: Monday–friday 8–18

    Contact details

    2024 © Nářadí Praha, all rights reserved
    Vytvořil Shoptet
